气动蝶阀工作原理图

气动蝶阀是使用特别广泛的一种通用阀门，如今很多化工业，造纸业，煤矿业，石油，医疗等都会用到阀门，特别是气动阀门，而要说使用量相对比较大的，就要属气动蝶阀，在很多的气动管路上极其常见！特别是在低压大中口径管道上的使用越来越多，口径越大相对其他阀阀门更经济实惠。

气动蝶阀之所以被如此广泛应用，是由于其结构简单，容易维护，且开关迅速，不仅可以提高工作效率，还可以减少检修时间。并可根据顾客的要求，选用不同材料的密封圈，不同材料的零件，适用于不同的介质，工况，让气动蝶阀达到很大的使用效果。

气动蝶阀工作原理：

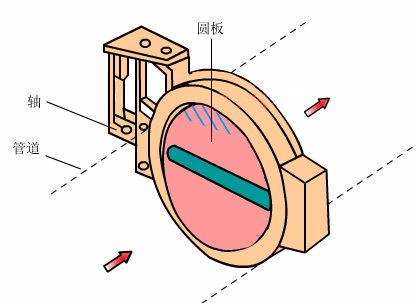

气动蝶阀通过压缩空气为动力源，驱动阀杆来控制圆盘形蝶板绕着轴线旋转，阀门初始位置根据实际需求而定，当阀门由初始位置旋转90°后即为一个动作结束(由开到关，或由关到开)，反之为另外一个动作(由关到开，或由开到关)结束。

气动蝶阀的执行速度相对较快，在动作过程不易因卡住而损坏，并且不需要工人亲力亲为，不仅可做截断阀使用，亦可装配阀门定位器，达到调节控制管道介质的功能。气动蝶阀执行器分为单作用和双作用形式，双作用为通气开、通气关！其中单作用执行器具有弹簧复位的功能，可以在断气、断电的情况下自动关闭或开启，安全系数较高！
