电动球阀型号编制表示方法

 电动球阀作为工业自动化控制系统中的重要设备，由于结构简单，操作方便，在近几年来的被使用量越来越大，不仅可用于截断或接通管路中的介质，亦可用于流体的调节与控制！但由于在不同工况的管道中，所使用的电动球阀型号都是不一样的！用户应对电动球阀型号的编制方法进行详细了解和认知！
此电动球阀型号编辑方法包含有球阀附加条件的增加、驱动方式的选择、连接形式的不同、结构形式的改变、密封材质的种类、阀门压力的高低以及阀体材料等！

电动球阀型号表示方法：
球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；
球阀名称代号：Q表示球阀；
球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号；
连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；

结构型式代号：
浮动式：1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通；
固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；
密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；
压力等级代号：16表示压力为16公斤（1.6Mpa）***大可到64Mpa；150LB表示美标磅级压力，***大耐压等级可达2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa)；5K表示日级压力，***大压力63K;
阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。

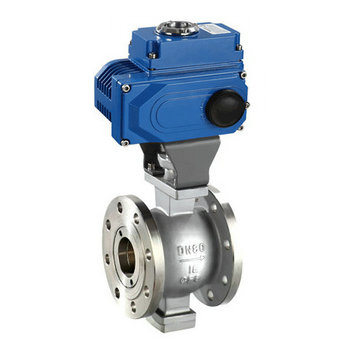

电动球阀型号编辑说明：   不锈钢电动法兰V型球阀 1、V：表示阀芯带有V型结构 2、Q：表示球阀； 3、9：表示传动方式为电动； 4、4：连接方式为法兰连接； 5、7：结构形式为固定式直通流道； 6、F：密封副材料为氟橡胶； 7、16：表示公称压力为1.6MPa； 8、P：表示阀体材质为不锈钢。
