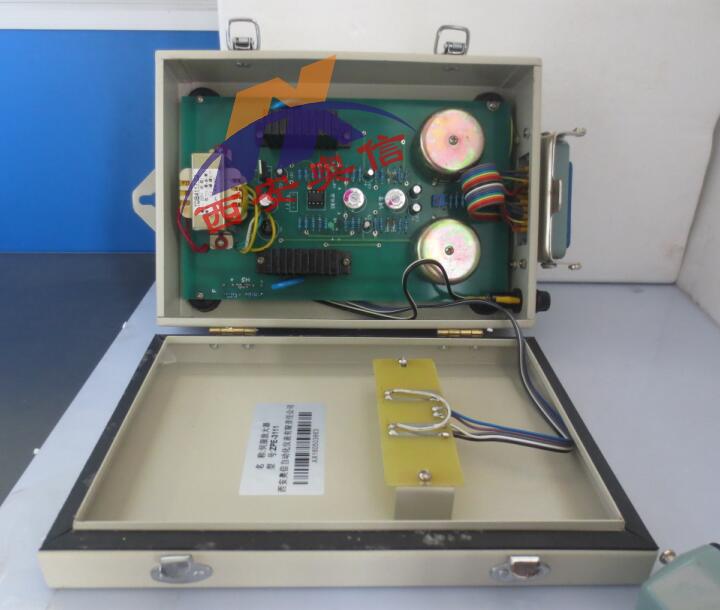

ZPE-3101电动执行器控制模块 ZPE伺服放大器

ZPE-3101电动执行器控制模块 ZPE伺服放大器

产品描述
ZPE型伺服放大器是 DDZ-S 系列产品，与各种角行程，直行程，多转式单相电动执行机构配套，广泛应用于工业过程控制的自动调节系统放大器与传统DDZ--Ⅱ、Ⅲ型伺服放大器相比，具有如下优点：
1.采用新技术、新元件，使产品的可靠性增强，寿命延长。
2.选用过零触发固态继电器这样的无触点电子功率开关，既减少电网的***，又增加了电机的有用功率，以免使电机无动发热。
3.设有执行机构正、反行和电源保险丝熔断的信号灯指示，这既便于伺放的调试和校验，又可在投系统后观察其运行情况。
4.磁放大器、电抗器等性能的提高，减小了放大器正、反行死区值，从而使执行机构在自动控制系统中的跟踪性能改善。
5.该放大器用一块印制板代替传统伺放三块印制板，技术***、结构合理、装配、调试、维修、使用极其方便。
6.该伺放分为普通型和保护型两种，保护型在面板设有保护指示灯和对外报警触点，以供用户作故障报警选用。
技术参数
• 输入信号： 0-10mA DC 或 4-20mA DC
• 输入电阻： 220 Ω或 250 Ω
• 输入通道： 3 个
• ***大输出电流： 5A ； 10A ； 20A
• 死区可调范围： 1%-3%
• 电源电压： AC 220V ± 10% ； 50Hz
• 使用环境：温度： 0 -50 ℃ 湿度：≤ 85% 重量： 1.6 ㎏

型号规格

名称	型号	输入信号	输入电阻	重量(Kg)	备注
伺服放大器 (墙挂式)	ZPE-2101 ZPE-2111 ZPE-3101 ZPE-3111 ZPE-2202 ZPE-3201 ZPE-3211	0 -- 10 mA 4 -- 20 mA	200Ω 250Ω	1.6	普通Ⅱ型5A 保护Ⅱ型5A 普通Ⅲ型5A 保护Ⅲ型5A 普通Ⅱ型10A 保护Ⅱ型10A 普通Ⅲ型10A 保护Ⅲ型10A
伺服放大器 (架装式)	ZPE-2102 ZPE-3102 ZPE-3112 ZPE-2202 ZPE-3202 ZPE-3212	0 -- 10 mA 4 -- 20 mA	200Ω 250Ω	1.6	普通Ⅱ型5A 普通Ⅲ型5A 保护Ⅲ型5A 普通Ⅱ型10A 普通Ⅲ型10A 保护Ⅲ型10A
伺服放大器	DFC-Ⅰ DFC-Ⅱ DFC-Ⅲ	0 -- 1 KΩ 0 -- 10 mA 4 -- 20 mA	100Ω 200Ω 250Ω	2.3
