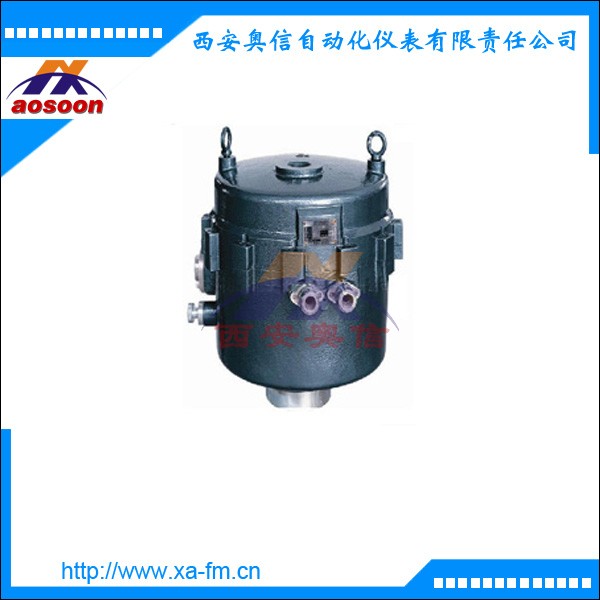

防爆阀门执行机构 381RXD-150 角行程执行器
产品描述
381RXD-150角行程电子式防爆执行器,是以AC220单相交流电为电源,接受来自DCS、PLC系统和其他操作器的DC4~20mA,标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用******的混合集成电路,包含完整的保护功能,可现场控制或远程控制,被设计成匣子形式,并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点,可与各种直行程调节机构组合成高性能、高可靠性的电动调节阀。因此被广泛用于冶金、发电、石化、造纸、轻工及***等工业部门。
产品特点
1.执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4~20mA(或DC1~5V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单方便。
2.执行器的关键部件—控制器,采用******的混合集成电路,用树脂密封浇铸,外形为匣状,体积小,可靠性高。
3.驱动量的反馈检测采用高性能导电塑料电位器,分辨率<0.4%。
4.具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。
5.用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态)。
6.用状态选择开关可以设定(正、反动作)。
7.用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V)。
技术参数
|
参数名称
|
381,361系列
|
控制机构
|
输入信号
|
4~20mADC或1~5VDC
|
|
开度信号
|
4~20mADC(负荷电阻500Ω以下)
|
|
死区
|
0.8~1.0%可调到0.4%
|
|
零点调整
|
25%
|
|
量程调整
|
20~***
|
|
本误差、回差
|
1.0%
|
|
控制限位、开关
|
开侧、闭侧
|
|
开度检测
|
精密导电塑料电位器
|
动力
|
电源
|
AC220±10% 50Hz
|
|
驱动电机
|
AC可逆单相齿轮减速电机
|
|
耗电功率
|
A型
|
50 VA
|
|
|
B型
|
150 VA
|
|
|
C型
|
220 VA
|
|
|
D型
|
350VA
|
附属机构
|
过载保护单元
|
A、B型任选,C、D型***
|
|
力矩开关
|
角行程可以安装(选择件)
|
|
空间加热器
|
选择件,但防爆型不装
|
|
手动机构
|
便携式手动曲柄
|
安装条件
|
环境温度
|
普通型无加热器-10℃~+60℃
|
|
|
普通型有加热器-35℃~+60℃
|
|
|
防爆型-10℃~+60℃性能参数
|
|
