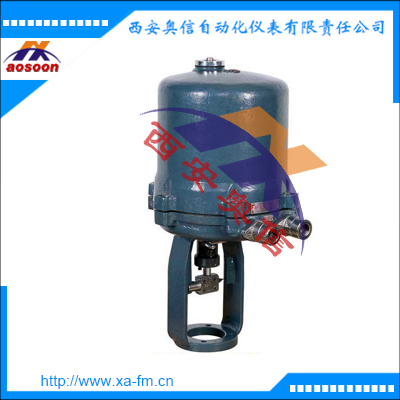

防爆电子式执行器 381LXB-50 执行器381LXB-30
技术参数
|
|
参数名称 |
3810,3610系列 |
|
控制机构 |
输入信号 |
4～20mADC或1～5VDC |
|
开度信号 |
4～20mADC(负荷电阻500Ω以下) |
|
死区 |
0.8～1.0%可调到0.4% |
|
零点调整 |
25% |
|
量程调整 |
20～* |
|
基本误差、回差 |
1.0% |
|
控制限位、开关 |
开侧、闭侧 |
|
开度检测 |
精密导电塑料电位器 |
|
动力 |
电源 |
AC220±10% 50Hz |
|
驱动电机 |
AC可逆单相齿轮减速电机 |
|
耗电功率 |
A型 |
50 VA |
|
B型 |
150 VA |
|
C型 |
220 VA |
|
D型 |
350VA |
|
附属机构 |
过载保护单元 |
A、B型任选，C、D型*** |
|
力矩开关 |
角行程可以安装（选择件） |
|
空间加热器 |
选择件，但防爆型不装 |
|
手动机构 |
便携式手动曲柄 |
|
安装条件 |
环境温度 |
普通型无加热器-10℃～＋60℃ |
|
普通型有加热器-35℃～＋60℃ |
|
防爆型-10℃～＋60℃ |
|
允许振动 |
1.5G以下 |
|
相对湿度 |
普通型95%以下,防爆型45～85% |
|
环境气体 |
无腐蚀性气体 |
|
接线口 |
普通A、B、C型2-PF1/2 |
|
普通D型和防爆型2-PF3/4 |
|
配线口 |
信号线屏蔽并与电源线隔离 |
|
保护等级 |
IP55 |
|
防爆等级 |
EXd II BT4 |
产品描述
381LXB系列直行程隔爆电动执行器是以AC 220V单相交流电源作为驱动电源，接受来自调节器的控制信号(DC 4～20mA或DC 1～5V ), 实现预定直线运动功能的新型执行器。直行程电动执行器具备了调节阀要求的各种动作变换功能及阀位开度信号。
产品特点
1、执行器设计有伺服系统(无需另配伺服放大器)，只需接入DC4～20mA(或DC1～5V)信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。
2、执行器的关键部件─控制器，采用***的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
3、驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。
4、具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5、用状态选择开关可以设定断信号时，(阀芯处于全开，全闭或自锁状态)。
6、用状态选择开关可以设定(正、反动作)。
7、用状态选择开关可以设定输入信号为(DC4～20mA或DC1～5V)。
常用型号
直行程防爆执行器
361LXA-08 361LXA-20 361LXB-30 361LXB-50 361LXC-65 361LXC-99 361LXC-160
381LXA-08 381LXA-20 381LXB-30 381LXB-50 381LXC-65 381LXC-99 381LXC-160
直行程执行器
381LSA-08 381LSA-20 381LSB-30 381LSB-50 381LSC-65 381LSC-99 381LSC-160 381LSC-260 |
