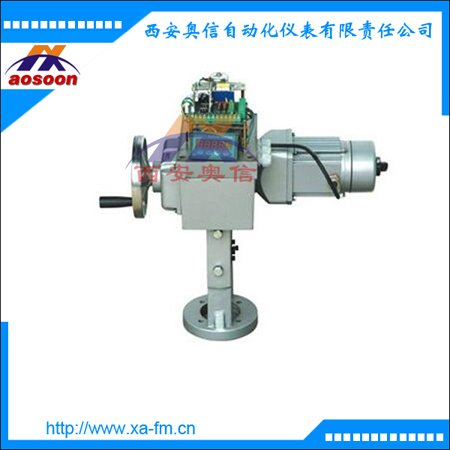

DKZ-3100电动执行器 ZKZ-3100C开关量执行器
技术参数
输入信号： 4~20 mA DC或0~10mA DC
输入电阻：200 （Ⅱ型） 250 （Ⅲ型）
输入通道：3个
基本误差：≤2.5%
回 差 ：±1.5%
死 区 ： ≤3%
电源电压： 220VAC 50Hz
使用环境条件：
a、环境温度：伺服放大器0~50℃ 执行机构-25~70℃
b、相对湿度：伺服放大器10%~*** 执行机构≤95%
产品描述
DKZ-310/3100直行程电动执行机构是DDZ电动单元组合仪表中的执行单元，它可与变送单元、调节单元等配套，接受统一的直流标准信号0~10mA（Ⅱ）或4~20mA（Ⅲ）并将此信号转换相对应的直线位移，自动地操作阀门等调节机构，完成自动调节任务。广泛用于化工、石油、电站、轻工等部门。直行程电动执行器采用“S”型电动执行机构开发的新技术：用精密导电塑料电位器和国外专用集成电路组成的SWF型位置发送器。因此，电动执行机构不仅在可靠性、精度、负载能力、信号品质等性能方面有了很大提高。
性能参数
|
项目名称 |
DKZ标准型 |
DKZ户外型 |
|
控制机构 |
输入信号 |
无 |
|
反馈信号 |
0—10mAdc 4—20mAdc |
|
死区 |
0．4％—3％ |
0．4％—3％ |
|
基本误差 |
±2．5％ |
±2．5％ |
|
回差 |
≤1．5％ |
≤1．5％ |
|
限位 |
开侧/闭侧 |
开侧/闭侧 |
|
开度检测 |
精密导电塑料电位器 |
精密导电塑料电位器 |
|
动力 |
动力 |
220V/50Hz |
220V/50Hz |
|
驱动电机 |
伺服电机 |
伺服电机 |
|
附属机构 |
加热器 |
选择件 |
选择件 |
|
手动机构 |
手轮 |
手轮 |
|
安装条件 |
环境温度 |
无加热器—25℃～+70℃ |
无加热器—25℃～+70℃ |
|
相对湿度 |
<95％ |
<95％ |
|
环境气体 |
无腐蚀性气体 |
无腐蚀性气体 |
|
接线口 |
十四线插头 |
接线柱/十四线插头 |
|
防护等级 |
IP65 |
IP65 |
常用型号
DKZ-3100 DKZ-3100C DKZ-3100A DKZ-3100X DKZ-3100M DKZ-3100DR
DKZ-310 DKZ-310C DKZ-310A DKZ-310X DKZ-310M DKZ-310DR
ZKZ-3100 ZKZ-3100C ZKZ-3100A ZKZ-3100X ZKZ-3100M ZKZ-3100DR
ZKZ-310 ZKZ-310C ZKZ-310A ZKZ-310X ZKZ-310M ZKZ-310DR
DKZ-3100CX ZKZ-3100CX DKZ-310CX ZKZ-310CX SKZ-3100
订货须知
电动执行器型号，名称，行程
ZPE伺服操作器是否需要配置，若需要，请注明名称，型号
其它特殊要求(输入信号要求：4-20mA/ 正反转控制)
电源电压 控制方式 反馈信号 输出力矩 |
