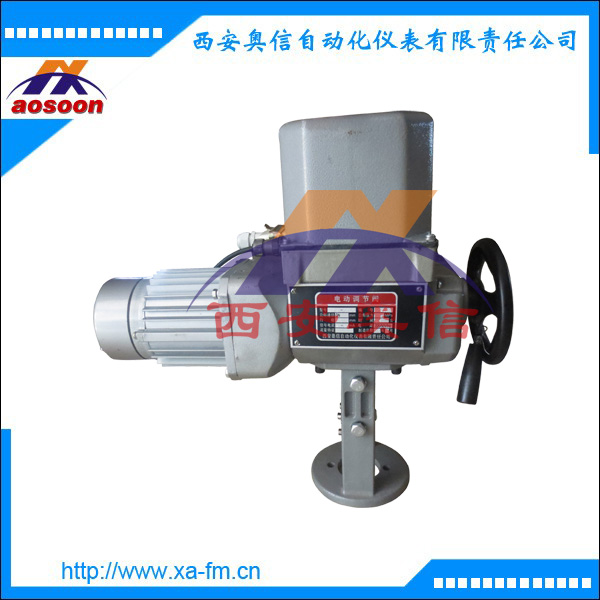

ZKZ-610直行程执行器 DKZ-6100 电动执行器
DKZ-6100产品描述
ZKZ-610/6100直行程电动执行机构是DDZ电动单元组合仪表中的执行单元，它可与变送单元、调节单元等配套，接受统一的直流标准信号0~10mA（Ⅱ）或4~20mA（Ⅲ）并将此信号转换相对应的直线位移，自动地操作阀门等调节机构，完成自动调节任务。广泛用于化工、石油、电站、轻工等部门。直行程电动执行器采用“S”型电动执行机构开发的新技术：用精密导电塑料电位器和国外专用集成电路组成的SWF型位置发送器。因此，电动执行机构不仅在可靠性、精度、负载能力、信号品质等性能方面有了很大提高。
DKZ-6100常用型号
DKZ-6100 DKZ-6100C DKZ-6100A DKZ-6100X DKZ-6100M DKZ-6100DR
DKZ-610 DKZ-610C DKZ-610A DKZ-610X DKZ-610M DKZ-610DR
ZKZ-6100 ZKZ-6100C ZKZ-6100A ZKZ-6100X ZKZ-6100M ZKZ-6100DR
ZKZ-610 ZKZ-610C ZKZ-610A ZKZ-610X ZKZ-610M ZKZ-610DR
DKZ-6100CX ZKZ-6100CX DKZ-610CX ZKZ-610CX SKZ-6100
DKZ-6100技术规格
| 项目名称 |
DKZ标准型 |
DKZ户外型 |
| 控制机构 |
输入信号 |
无 |
| 反馈信号 |
0—10mAdc 4—20mAdc |
| 死区 |
0．4％—3％ |
0．4％—3％ |
| 基本误差 |
±2．5％ |
±2．5％ |
| 回差 |
≤1．5％ |
≤1．5％ |
| 限位 |
开侧/闭侧 |
开侧/闭侧 |
| 开度检测 |
精密导电塑料电位器 |
精密导电塑料电位器 |
| 动力 |
动力 |
220V/50Hz |
220V/50Hz |
| 驱动电机 |
伺服电机 |
伺服电机 |
| 附属机构 |
加热器 |
选择件 |
选择件 |
| 手动机构 |
手轮 |
手轮 |
| 安装条件 |
环境温度 |
无加热器—25℃～+70℃ |
无加热器—25℃～+70℃ |
| 相对湿度 |
<95％ |
<95％ |
| 环境气体 |
无腐蚀性气体 |
无腐蚀性气体 |
| 接线口 |
十四线插头 |
接线柱/十四线插头 |
| 防护等级 |
IP65 |
IP65
|
DKZ-6100产品特点
1、 SWF位置发送器采用具有1/250分辨能力的高可靠性的导电塑料电位器。
2、 采用集成电路技术，功耗少、温升低，具有恒流输出稳定可靠。
3、 可以在规定的行程范围内设置上下限位。
4、 用电位器调整零点和行程简单易行。
5、 位置反馈所用电器元件经筛选，并且组装后经高低温试验。保证执行机构高可靠性要求，平均无故障MBTF>25，000小时。
|
