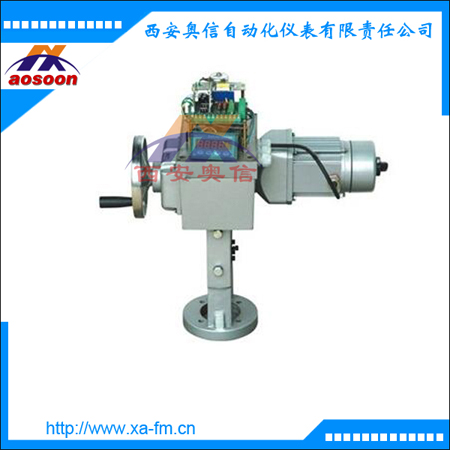

ZKZ-510执行机构 DKZ-5100 直行程电动执行机构
DKZ-5100产品描述
DKZ-510/5100直行程电动执行机构是DDZ电动单元组合仪表中的执行单元，它可与变送单元、调节单元等配套，接受统一的直流标准信号0~10mA（Ⅱ）或4~20mA（Ⅲ）并将此信号转换相对应的直线位移，自动地操作阀门等调节机构，完成自动调节任务。广泛用于化工、石油、电站、轻工等部门。直行程电动执行器采用“S”型电动执行机构开发的新技术：用精密导电塑料电位器和国外专用集成电路组成的SWF型位置发送器。因此，电动执行机构不仅在可靠性、精度、负载能力、信号品质等性能方面有了很大提高。
DKZ-5100技术参数
输入信号 ： 4~20 mA DC或0~10mA DC
输入电阻：200 （Ⅱ型） 250 （Ⅲ型）
输入通道：3个
基本误差： ≤2.5%
回 差： ±1.5%
死 区 ：≤3%
电源电压：220VAC 50Hz
使用环境条件：
a、环境温度：伺服放大器0~50℃ 执行机构-25~70℃
b、相对湿度：伺服放大器10%~*** 执行机构≤95%
DKZ-5100常用型号
DKZ-5100 DKZ-5100C DKZ-5100A DKZ-5100X DKZ-5100M DKZ-5100DR
DKZ-510 DKZ-510C DKZ-510A DKZ-510X DKZ-510M DKZ-510DR
ZKZ-5100 ZKZ-5100C ZKZ-5100A ZKZ-5100X ZKZ-5100M ZKZ-5100DR
ZKZ-510 ZKZ-510C ZKZ-510A ZKZ-510X ZKZ-510M ZKZ-510DR
DKZ-5100CX ZKZ-5100CX DKZ-510CX ZKZ-510CX SKZ-5100
DKZ-5100性能参数
|
型号
|
额定负载
|
额定行程
|
全行程时间
|
额定电流
|
质量
|
|
(N)
|
(mm)
|
(S)
|
(A)
|
(Kg)
|
|
DKZ/ZKZ-3100/310
|
4000
|
10
|
8
|
0.65
|
50
|
|
16
|
125
|
|
25
|
20
|
|
30
|
24
|
|
DKZ/ZKZ-4100/410
|
6400
|
18
|
16
|
0.65
|
50
|
|
30
|
24
|
|
40
|
32
|
|
60
|
50
|
|
DKZ/ZKZ-5100/510
|
16000
|
30
|
16
|
1.5
|
95
|
|
50
|
30
|
|
60
|
40
|
|
100
|
60
|
|
DKZ/ZKZ-6100/610
|
25000
|
30
|
16
|
2.5
|
110
|
|
50
|
30
|
|
60
|
40
|
|
100
|
60
|
|
