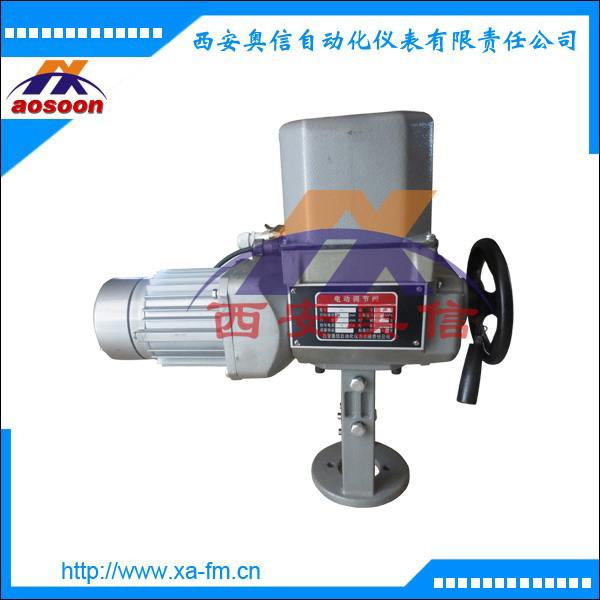

ZKZ-410直行程电动执行器 阀门电动执行器 DKZ-4100X

产品描述
ZKZ-410/4100直行程电动执行机构是DDZ电动单元组合仪表中的执行单元，它可与变送单元、调节单元等配套，接受统一的直流标准信号0~10mA（Ⅱ）或4~20mA（Ⅲ）并将此信号转换相对应的直线位移，自动地操作阀门等调节机构，完成自动调节任务。广泛用于化工、石油、电站、轻工等部门。直行程执行器采用“S”型电动执行机构开发的新技术：用精密导电塑料电位器和国外专用集成电路组成的SWF型位置发送器。因此，电动执行机构不仅在可靠性、精度、负载能力、信号品质等性能方面有了很大提高。
技术参数
输入信号：4~20 mA DC或0~10mA DC
输入电阻：200 （Ⅱ型） 250 （Ⅲ型）
输入通道：3个
基本误差：≤2.5%
回 差：±1.5%
死 区：≤3%
电源电压：220VAC 50Hz

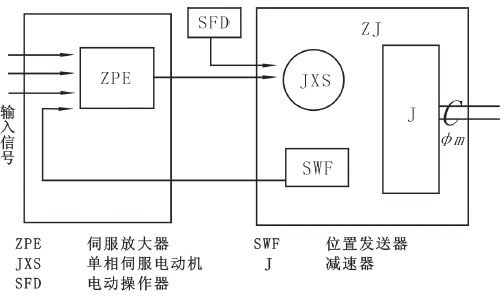

工作原理
电动执行机构处于连续调节的控制状态
当输入信号 I 入=0（或 4 mA DC）时，位置发送器反馈电流 I 反=0（或 4 mA DC）时，此时伺服放大器没有输出电压，交流伺服电动机停转，执行机构输出稳定在预定选好的零位。
当输入信号 I 入>0（或 4 mA DC）时（介入极性应与位置反馈电流极性相反），此输入信号与系统本身的位置反馈电流在伺服放大器的前置级比较，由于这二个信号大小不相等有偏差，从而使伺服放大器有足够的输出功率，驱动交流伺服电动机，执行机构输出轴就朝着减少这个偏差的方向运动，直到输入信号和位置反馈信号二者相等为止，此时输出轴就稳定在输入信号相对应的位置上。
电动执行机构三种控制方式：
⑴当电动操作器切换开关放在“自动”位置时，即处在连续调节控制状态，其控制过程如上所述。
⑵当电动操作器切换开关放在“手动”位置时，即处在手动远方控制状态，操作电动操作器“开”或“关”按钮，执行器输出轴上行或下行，在运动过程中观察电动操作器上阀位开度表，到所需控制阀位开度时，立即开关即可。
⑶当电动操作切换开关放置“手动”位置，把交流伺服电动机端部旋钮放在“手动”位置时，拉出执行机构上的手轮，摇动手轮就可以实现就地手动操作。当不用就地手动操作时，千万要注意把交流伺服电机端部的旋钮放在“自动”位置。并把手轮推进。
