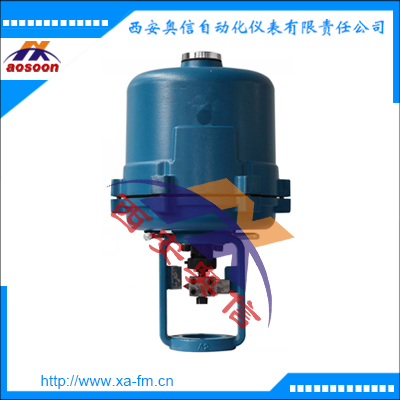

361LXC-99 防爆执行器 381LXC-65电子式电动执行器
产品介绍
381/361LXC-160/260系列直行程隔爆型电子式电动执行器是以AC 220V单相交流电源作为驱动电源，接受来自调节器的控制信号(DC 4~20mA或DC 1~5V), 实现预定直线运动功能的新型执行器反馈和手动功能。具备了调节阀要求的各种动作变换功能及阀位开度信号。被广泛应用于发电、冶金、石化、轻工及***等工业领域。
产品防爆等级为：ExdIIBT4。 防护等级：IP65
技术参数
|
电源电压
|
AC220±50%，50HZ。
|
|
耗电功率
|
规格A型执行器 50VA、规格B型执行器 150VA、规格C型执行器 220VA
|
|
输入信号
|
DC 4～20mA或DC 1～5V
|
|
输出信号
|
DC 4～20mA (负载电阻500Ω以下)
|
|
控制精度
|
基本误差：±1%、回差≤1%、死区≤1%
|
|
工作行程
调整范围
|
“零点”±25%、“行程”20%～***
|
产品特点
1、执行器设计有伺服系统(无需另配伺服放大器)，只需接入DC4～20mA(或DC1～5V)信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。
2、执行器的关键部件─控制器，采用***的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
3、驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。
4、具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5、用状态选择开关可以设定断信号时，(阀芯处于全开，全闭或自锁状态)。
6、用状态选择开关可以设定(正、反动作)。
7、用状态选择开关可以设定输入信号为(DC4～20mA或DC1～5V)。
8、调整工作零点(始点)和行程(终点)简单易行。
9、当突然断电时，能确保阀芯自锁。
10、采用同步皮带传动，有效降低了噪音。
11、延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。
常用型号
直行程防爆执行器
361LXA-08 361LXA-20 361LXB-30 361LXB-50 361LXC-65 361LXC-99 361LXC-160
381LXA-08 381LXA-20 381LXB-30 381LXB-50 381LXC-65 381LXC-99 381LXC-160
角行程防爆执行器
361RXB-10 361RXB-20 361RXC-30 361RXC-50 361RXC-60 361RXC-80 361RXD-100 361RXD-150 361RXD-200 361RXD-300
381RXB-10 381RXB-20 381RXC-30 381RXC-50 381RXC-60 381RXC-80 381RXD-100 381RXD-150 381RXD-200 381RXD-300
|
