电动三通球阀 电动球阀 不锈钢电动球阀
产品描述

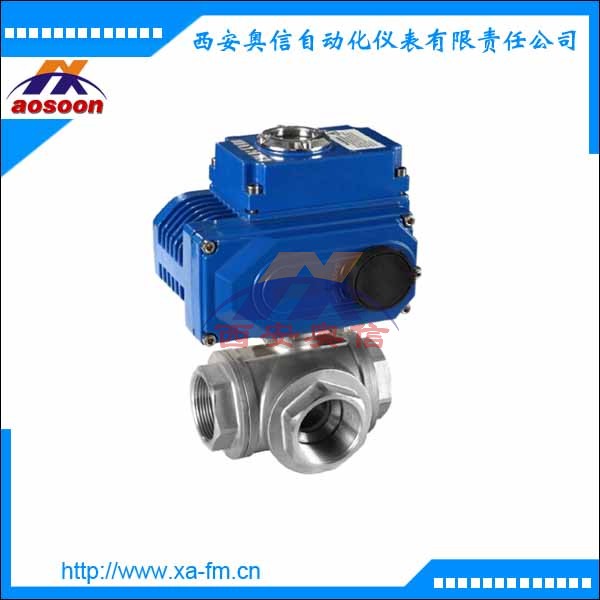

电动三通球阀是由角行程系列智能式执行机构和三通球阀组成，是一种旋转类切断调节阀门，电动三通球阀具有关闭严密，结构紧凑，重量轻，维修方便等优点。电动三通调节球阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好。电动三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。
电动三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
技术参数
|
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
允许压差(MPa)
|
≤公称压力
|
|
动作范围
|
0～90°
|
|
阀体形式
|
二段分体式铸造阀体
|
|
阀盖形式
|
整体式
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
|
连接方式
|
法兰式、螺纹式(适用于1/2"～2")
|
|
阀芯形式
|
三通球型阀芯
|
|
流量特性
|
近似快开特性
|
|
泄露量Q
|
软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01%
|
|
基本误差
|
±1%
|
|
回差
|
±1%
|
|
死区
|
≤1%
|
|
配置执行器型号
|
3810R、PSQ电动执行机构
|
|
控制方式
|
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
|
外形尺寸
|
公称压力
|
公称通径
|
L
|
L1
|
H
|
W
|
|
Mpa
|
mm
|
in
|
mm
|
mm
|
mm
|
mm
|
1.6
|
2.5
|
4.0
|
|
1.6
2.5
4.0
|
15
|
1/2
|
130
|
65
|
62
|
100
|
2.5
|
3.0
|
3.5
|
|
20
|
3/4
|
150
|
75
|
68
|
160
|
3.0
|
3.5
|
4.5
|
|
25
|
1
|
160
|
80
|
75
|
160
|
4.8
|
5.0
|
6
|
|
32
|
1 1/4
|
180
|
90
|
85
|
200
|
6.5
|
7
|
8.5
|
|
40
|
1 1/2
|
200
|
100
|
95
|
200
|
8.5
|
9
|
10.5
|
|
50
|
2
|
230
|
115
|
110
|
250
|
11
|
12
|
14
|
|
65
|
2 1/2
|
290
|
145
|
130
|
300
|
15
|
17
|
20
|
|
80
|
3
|
310
|
155
|
155
|
400
|
21
|
22
|
32
|
|
100
|
4
|
350
|
175
|
180
|
500
|
33
|
36
|
50
|
|
125
|
5
|
400
|
200
|
250
|
600
|
65
|
70
|
80
|
|
150
|
6
|
480
|
240
|
275
|
800
|
103
|
110
|
120
|
|
200
|
8
|
580
|
290
|
325
|
1000
|
152
|
168
|
180
|
|
