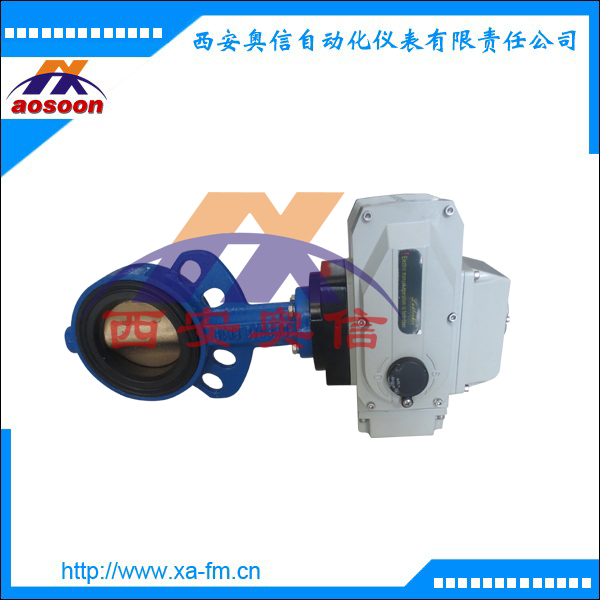

电动对夹蝶阀 电动蝶阀 西安阀门
产品描述
电动对夹式蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，可以起到流量调节的作用，当蝶板旋转到90°时，阀门达到***大开度。对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。
适用介质
对夹式蝶阀适用介质淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。
技术参数
|
公称通经DN(mm)
|
50～300
|
|
公称压力PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
|
适用温度
|
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
泄漏率
|
符合GB/T13927-92标准
|
|
驱动方式
|
电动
|
|
配置执行机构
|
可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
|
|
控制方式
|
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
|
特点
小型轻便，容易拆装及维修，并可在任意位置安装。
结构简单、紧凑，90°回转开启迅速。3
操作扭矩小，省力轻巧。
流量特性趋於直线，调节性能好。
密封材料耐老化、耐腐蚀、可适用多种介质。
型号规格
|
公称通径(DN)
|
L
|
D
|
D1
|
Z-Φd
|
H
|
H0
|
A
|
B
|
|
50
|
43
|
165
|
125
|
4-18
|
63
|
315
|
180
|
65
|
|
65
|
46
|
185
|
145
|
4-18
|
70
|
330
|
180
|
65
|
|
80
|
46
|
200
|
160
|
8-18
|
83
|
390
|
245
|
72
|
|
100
|
52
|
220
|
180
|
8-18
|
105
|
431
|
245
|
72
|
|
125
|
56
|
250
|
210
|
8-18
|
115
|
455
|
245
|
72
|
|
150
|
56
|
285
|
240
|
8-22
|
137
|
626
|
355
|
93
|
|
