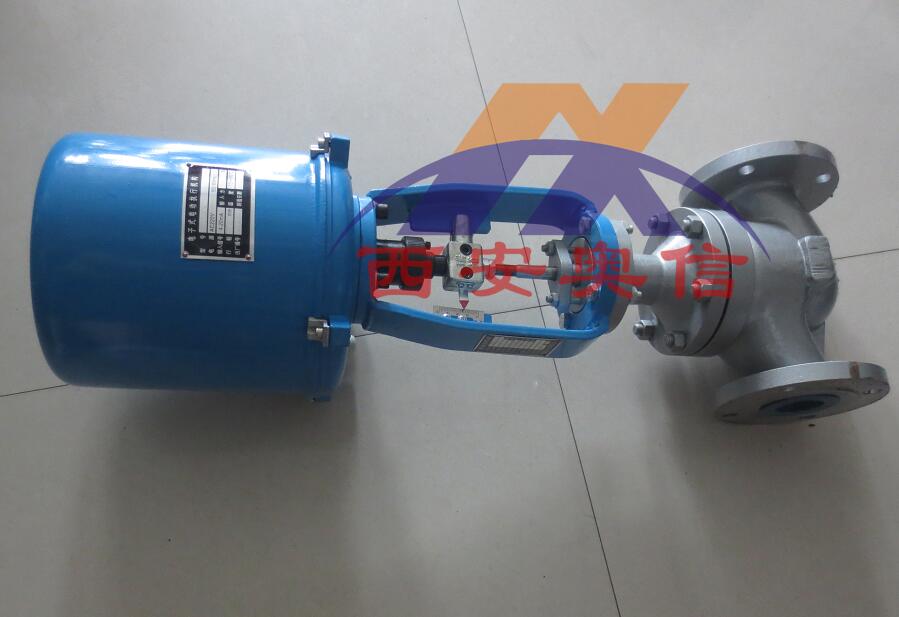

电动调节阀 ZDLP-16C 电子式单座调节阀
产品描述
ZDLP-16C电子式电动单座调节阀，由3810L型(或PSL系列)直行程电子式电动执行机构和直通单座阀组成。内含饲服功能， 接受统一的4-20mA或1-5V·DC 的标准信号，将电流信号转 变成相对应的直线位移，自动地控制调节阀开度，达到对管道 内流体的压力、流量、温度、液位等工艺参数的连续调节。 适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
技术参数
阀体
|
型式
|
直通单座铸造球型阀
|
|
公称通径
|
25、32、40、50、65、80、100、125、150、200mm
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
法兰标准
|
JB/T79.1-94、79.2-94等
|
|
材料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上阀盖
|
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
阀内组件
|
阀芯型式
|
单座柱塞型阀芯
|
|
流量特性
|
等百分比特性和线性特性
|
|
材 料
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。
|
执行机构
|
型号
|
381LSA-08
|
381LSA-20
|
381LSB-30
|
381LSB-50
|
381LSC-65
|
381LSC-99
|
381LSC-160
|
|
隔爆型号
|
381LXA-08
|
381LXA-20
|
381LXB-30
|
381LXB-50
|
381LXC-65
|
381LXC-99
|
381LXC-160
|
|
输出力推(N)
|
800
|
2000
|
3000
|
5000
|
6500
|
10000
|
16000
|
|
***大行程L(mm)
|
30
|
60
|
100
|
|
工作速度(mm/S)
|
4.2
|
2.1
|
3.5
|
1.7
|
2.8
|
2
|
1
|
|
主要技术参数
|
电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC
|
|
防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄
|
|
环境温度：-25～+70℃ 环境湿度：≤95%
|
性能
|
项目
|
技术指标
|
|
基本误差%
|
±2.5
|
|
回差%
|
≤2.5
|
|
死 区%
|
≤1.0
|
|
始终点偏差%
|
气开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
气关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
额定行程偏差%
|
≤2.5
|
|
泄 露 量l/h
|
0.01%×阀额定容量
|
|
可调范围R
|
30:1
|
尺寸
|
公称通径
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
|
PN16/40
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
|
|
PN64
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
|
D
|
225
|
225
|
225
|
225
|
255
|
255
|
255
|
310
|
310
|
310
|
|
R
|
177
|
177
|
177
|
177
|
177
|
177
|
177
|
226
|
226
|
226
|
|
H1
|
|
PN16/40
|
155
|
175
|
180
|
200
|
235
|
250
|
260
|
330
|
350
|
420
|
|
|
PN64
|
165
|
185
|
185
|
205
|
245
|
255
|
270
|
335
|
365
|
430
|
|
H3
|
|
PN16/40
|
171
|
195
|
200
|
220
|
262
|
277
|
287
|
357
|
377
|
447
|
|
|
PN64
|
181
|
205
|
205
|
225
|
272
|
282
|
297
|
362
|
392
|
457
|
|
H2
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
|
H4
|
459
|
459
|
459
|
459
|
520
|
520
|
520
|
570
|
570
|
570
|
|
H5
|
120
|
120
|
140
|
145
|
190
|
210
|
220
|
270
|
280
|
320
|
|
重量(kg)
|
|
PN16/40
|
16
|
19
|
22
|
23
|
39
|
50
|
59
|
80
|
87
|
115
|
|
|
PN64
|
21
|
24
|
31
|
33
|
49
|
75
|
92
|
129
|
137
|
170
|
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
型号说明
|
类型
|
标准型
|
低温型
|
散热型
|
波纹管型
|
保温夹套型
|
调节切断型
|
衬氟型
|
|
代号
|
无
|
D
|
G
|
W
|
B
|
Q
|
F
|
|
