电动调节阀 ZAZP-16 电动阀
产品描述
ZAZP 电动单座调节阀，由DDZ型直行程电动执行机构和直通单座阀两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
技术参数
|
公称通径 DN（mm）
（阀座直径 DN ）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
(10)
|
(12)
|
(15)
|
(20)
|
|
额定流量系数 Kv
|
直 线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
额定行程 (mm)
|
16
|
25
|
40
|
60
|
|
公称压力 PN(MPa)
|
1.0 1.6 4.0 6.4
|
|
固有流量特性
|
直线、等百分比
|
|
固有可调比
|
50
|
|
允 许
泄漏量
|
单 座
|
硬密封：Ⅳ级 软密封：Ⅵ级
|
|
套 筒
|
硬密封： II 级 软密封：Ⅵ级
|
|
工作温度 t ( o C)
|
-20~200 -40~250 -40~450 -60~450
|
|
信号范围（ mA.DC ）
|
输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC
|
|
作用方式
|
电关式 电开式
|
|
使用环境温度
|
电动调节阀： -20~70 o C 伺服放大器： 0~50 o C
|
|
使用环境湿度
|
电动调节阀：≤ 95% 伺服放大器：≤ 85%
|
|
电源电压
|
220V/50Hz
|
执行机构
|
公称通径 DN （ mm ）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
电动执行机构
|
普通型
|
DKZ-310
|
DKZ-310
|
DKZ-410
|
DKZ-510
|
|
电子型
|
|
|
|
|
|
推力（N ）
|
普通型
|
400
4000
|
400
4000
|
6400
|
6400
16000
|
|
电子型
|
2000
|
4000
|
6000
|
8000
|
|
全行程
时 间
（ S ）
|
普通型
|
12.5
|
20
|
32
|
48
|
|
电子型
|
30
|
30
|
48
|
60
|
|
消耗功率（ W ）
|
普通型
|
28
|
35
|
|
电子型
|
6
|
15
|
25
|
40
|
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径
DN(mm) |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
阀座直径
DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量系数
Kv |
直线 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
| 等百分比 |
10 |
16 |
25.0 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
额定行程
L(mm) |
16 |
25 |
40 |
60 |
配用执行
机构型号 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
允许压差
(Mpa) |
6.4 |
5.0 |
2.8 |
1.7 |
1.7 |
1.0 |
0.6 |
0.48 |
0.33 |
0.18 |
注:对于波纹管密封调节阀,***允许压差为1.0Mpa，表中数值苦小于1.0Mpa则不变，苦大于1.0Mpa则取1.0Mpa.
外形尺寸
| 公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
PN16/40 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
| PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
| A |
460 |
460 |
460 |
460 |
530 |
530 |
530 |
630 |
630 |
630 |
| B |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
260 |
260 |
260 |
| H1 |
PN16/40 |
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
| PN64 |
165 |
175 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
| H2 |
49 |
490 |
490 |
490 |
540 |
540 |
540 |
625 |
625 |
625 |
| H3 |
120 |
120 |
140 |
145 |
190 |
210 |
220 |
270 |
280 |
320 |
注：1、其余结构外形尺寸参照ZMABP气动薄膜单座调节阀。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。

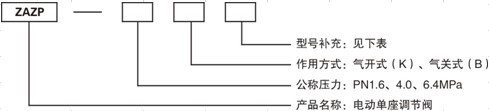

型号说明
| 类型 |
标准型 |
低温型 |
散热型 |
波纹管型 |
夹套保温型 |
调节切断型 |
衬氟型 |
| 代号 |
无 |
D |
G |
W |
J |
Q |
F |
|
