ZDLJP-16 电动调节阀 电子式调节阀
产品描述

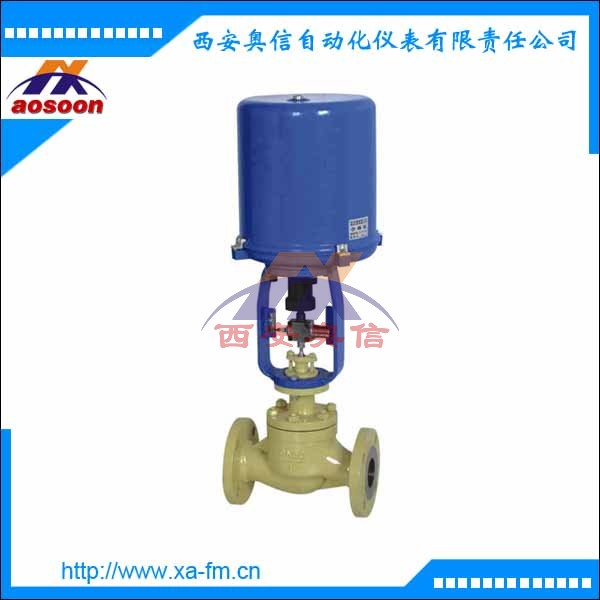

ZDLJP 型电子式电动单座调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS,PLC系统或调节仪表,操作器等输入的(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采用381L或PSL型等全电子式电动执行器,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,机电一体化的结构设计,功能强,性能可靠,连线简单,调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数***调节控制。
技术参数
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
额定流量
系数Kv |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
执行器型号 |
3810L |
381LS-8 |
381LS-20 |
381LS-30 |
381LS-50 |
381LS-65 |
381LS-99 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL325 |
防爆型 |
381LX-20 |
381LX-30 |
381LX-50 |
381LX-65 |
381LX-99 |
电源电压 |
AC220V 50Hz |
信号范围 |
4∼20mA DC 0∼10mA DC或1∼5V DC 0∼10V DC |
作用模式 |
电开式(K)型,电闭式(B)型 |
故障状态时 |
全开,全关,自锁保位 |
流量特性 |
直线,等百分比 |
允许泄漏量(L/h) |
硬密封:≤10-4×阀的额定容量;软密封: VI级 |
固有可调比R |
50:1 |
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
执行机构
型号 |
输出推力N |
速度mm/s |
***大行程(mm) |
型号 |
输出推力N |
速度mm/s |
***大行程(mm |
381LSA-08
381LXA-08 |
800
800 |
4.2
4.2 |
30 |
PSL201 |
1000 |
0.4/1.2 |
50 |
381LSA-20
381LXA-20 |
2000
2000 |
2.1
2.1 |
30 |
PSL202 |
2000 |
0.4/1.2 |
50 |
381LSB-30
381LXB-30 |
3000
3000 |
3.5
3.5 |
60 |
PSL204 |
4500 |
0.4/1.2 |
50 |
381LSB-50
381LXB-50 |
5000
5000 |
1.7
1.7 |
60 |
PSL208 |
8000 |
1.0 |
50 |
381LSC-65 |
6500 |
2.8 |
100 |
PSL210 |
10000 |
1.0 |
50 |
381LSC-99 |
10000 |
2.0 |
100 |
PSL312 |
12000 |
1.0 |
65 |
381LSC-160 |
16000 |
1.0 |
100 |
PSL325 |
25000 |
1.0 |
100 |
外形尺寸
公称通径(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L(mm) |
PN1.6MPa |
185 |
205 |
220 |
254 |
275 |
300 |
350 |
410 |
451 |
600 |
670 |
|
PN4.0MPa |
200 |
210 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
615 |
685 |
|
PN6.4MPa |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
630 |
700 |
|
H1(mm) |
PN1.6MPa |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
|
H1(mm) |
PN4.0MPa |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
|
H1(mm) |
PN6.4MPa |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
|
配PSL |
H(mm)≈ |
常温型 |
614 |
630 |
635 |
640 |
712 |
739 |
761 |
930 |
940 |
960 |
1165 |
|
高温型 |
765 |
788 |
790 |
800 |
895 |
940 |
970 |
1150 |
1190 |
1220 |
1470 |
|
D(mm) |
176 |
225 |
配361L |
H(mm)≈ |
常温型 |
665 |
725 |
731 |
755 |
957 |
980 |
1028 |
1329 |
1348 |
1423 |
1621 |
|
高温型 |
820 |
870 |
895 |
910 |
1125 |
1150 |
1195 |
1410 |
1586 |
1667 |
1884 |
|
D(mm) |
225 |
310 |
低温型 |
-100℃ |
H2 |
500 |
600 |
700 |
|
|
H≈ |
1120 |
1310 |
1320 |
1330 |
1460 |
1478 |
1497 |
1850 |
1860 |
1900 |
零件材料
材料代号 |
C(WCB) |
P(304) |
R(316) |
主要
零件 |
阀体,阀盖 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
阀芯,阀座 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊 |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
填料 |
V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管 |
垫片 |
增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片 |
推杆,衬套 |
2Cr13 |
适用
工况 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
常温型 |
-30∼+250 F4:≤200℃ |
-40∼+250 F4:≤200℃ |
-40∼+250℃ F4:≤200℃ |
高温型 |
-30∼+450℃ |
-40∼+500℃ |
-40∼+500℃ |
低温型 |
|
-40∼-60℃, -60∼-100℃ |
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径
DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
阀座直径
DN(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量系数Kv |
合流阀 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
分流阀 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
配用执行机构型号 |
381LSA-08、381LS/XA-20 |
381LS/XB-30 |
381LS/XB-50 |
381LS/XC-65 |
允许压差(Mpa) |
6.4 |
5.5 |
3.5 |
2.0 |
3.0 |
2 |
1.8 |
1.05 |
1.16 |
0.67 |
0.47 |
0.39 |
0.26 |
0.16 |
|
