套筒调节阀 电动调节阀 ZDLM-16
产品描述
ZDLM电子式电动套筒调节阀由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。ZDLM电子式套筒阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
主要特点
1、 采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、 阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、 比普通的单、双座调节阀噪声降低10dB左右。
4、 结构简单，装拆维修方便。
技术参数
|
公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座通径mm
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数kv
|
直线型
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
公称压力(Mpa)
|
0.6,1.6， 2.5， 4.0， 6.4
|
|
行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
流量特性
|
直线，等百分比，快开
|
|
工作温度℃
|
-40～230℃(常温型)，散热片式230～450℃(中温型)
|
|
法兰尺寸
|
JB/T79.1-94、79.2-94等
|
|
阀体材质
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
阀芯材质
|
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
|
|
阀体型式
|
直通套筒铸造球型阀
|
|
上阀盖型式
|
普通式（常温），热片式（中温）
|
|
配用电动执行
机构型号
|
PSL
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
PSL325
|
|
361L
|
361LSA-20
|
361LSB-30
|
361LSB-50
|
361LSC-65
|
361LSC-99
|
|
防爆型
|
361LXA-20
|
361LXB-30
|
361LXB-50
|
执行机构
|
型号
|
额定输出力N
|
速度mm/s
|
技术参数
|
|
PSL
|
361L-381L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L-381L
|
|
201
|
361LSA-08
361LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮
|
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄
|
|
202
|
361LSA-20
361LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
361LSB-30
361LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
361LSB-50
361LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径
DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
阀座直径
dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数Kv |
直线 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
| 等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
900 |
1440 |
额定行程
L(mm) |
16 |
25 |
40 |
60 |
100 |
配用执行
机构型号 |
381LS/XA-20 |
381LS/XB-30 |
|
|
381LS/XB-50 |
|
|
381LS/XC-65 |
381LS/XC-99 |
允许压差
(Mpa) |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
2.6 |
3.2 |
注:对于波纹管密封调节阀,***允许压差为1.0Mpa，表中数值苦小于1.0Mpa则不变，苦大于1.0Mpa则取1.0Mpa.
外形尺寸
| 公称通径 |
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
PN16/40 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
| PN64 |
210 |
251 |
251 |
286 |
311 |
337 |
394 |
457 |
508 |
650 |
| D |
225 |
225 |
225 |
225 |
255 |
255 |
255 |
310 |
310 |
310 |
| R |
177 |
177 |
177 |
177 |
177 |
177 |
177 |
226 |
226 |
226 |
| H1 |
PN16/40 |
128 |
152 |
152 |
160 |
205 |
205 |
208 |
273 |
330 |
364 |
| PN64 |
140 |
160 |
160 |
180 |
210 |
210 |
220 |
290 |
340 |
370 |
| H3 |
PN16/40 |
144 |
172 |
172 |
180 |
232 |
232 |
235 |
300 |
357 |
391 |
| PN64 |
156 |
180 |
180 |
200 |
237 |
237 |
247 |
317 |
367 |
397 |
| H2 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
| H4 |
459 |
459 |
459 |
459 |
520 |
520 |
520 |
570 |
570 |
570 |
| 重量(kg) |
PN16/40 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
| PN64 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
注： 1、其余结构外形尺寸参照ZMABP气动薄膜单座调节阀。
2、表中重量为配用PSL型执行机构数据。
3、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。

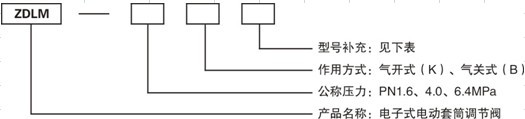

型号说明
| 类型 |
标准型 |
低温型 |
散热型 |
波纹管型 |
保温夹套型 |
调节切断型 |
衬氟型 |
| 代号 |
无 |
D |
G |
W |
B |
Q |
F
|
|
