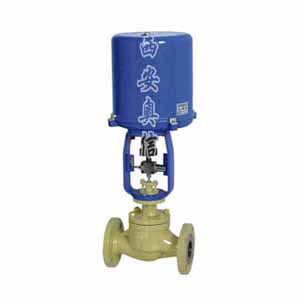

ZDLJP-16 ZDLJP-40 ZDLJP-64 精小型电子式电动单座调节阀
产品描述
ZDLJP 精小型电子式电动单座调节阀，由3810L型 (或PSL系列) 直行程电子式电动执行机构和精小型单座阀组成。内含饲服功能，接 受统一的4-20mA或1-5V·DC的标准信号， 将电流信号转变成相对 应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、 流量、温度、液位等工艺参数的连续调节。 适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量 纤维介质的场合。
技术参数和性通
阀内组件
| 阀芯型式 |
单座柱塞型阀芯 |
| 流量特性 |
等百分比特性和线性特性 |
| 材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、
钛和耐腐蚀合金等。 |
执行机构
| 型号 |
381LSA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-99 |
381LSC-160 |
| 隔爆型号 |
381LXA-08 |
381LXA-20 |
381LXB-30 |
381LXB-50 |
381LXC-65 |
381LXC-99 |
381LXC-160 |
| 输出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
| ***大行程L(mm) |
30 |
60 |
100 |
| 工作速度(mm/S) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
| 主要技术参数 |
电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC |
| 防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄 |
| 环境温度：-25～+70℃ 环境湿度：≤95% |
阀作用型式
电关式(B)；电开式(K)
性 能
| 项目 |
技术指标 |
| 基本误差% |
±2.5 |
| 回差% |
≤2.0 |
| 死 区% |
≤1.0 |
| 始终点偏差% |
气开 |
|
始点 |
±2.5 |
| |
终点 |
±2.5 |
| 气关 |
|
始点 |
±2.5 |
| |
终点 |
±2.5 |
| 额定行程偏差% |
≤2.5 |
| 泄 露 量l/h |
0.1%×阀额定容量 |
| 可调范围R |
30:1 |
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径
DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
阀座直径
DN(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 额定流量系数Kv |
合流阀 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
| 分流阀 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
| 额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
| 配用执行机构型号 |
381LSA-08、381LS/XA-20 |
381LS/XB-30 |
381LS/XB-50 |
381LS/XC-65 |
| 允许压差(Mpa) |
6.4 |
5.5 |
3.5 |
2.0 |
3.0 |
2 |
1.8 |
1.05 |
1.16 |
0.67 |
0.47 |
0.39 |
0.26 |
0.16 |
注:对于波纹管密封调节阀,***允许压差为1.0Mpa，表中数值苦小于1.0Mpa则不变，苦大于1.0Mpa则取1.0Mpa.
注：1、其余结构外形尺寸参照ZMABP气动薄膜单座调节阀。
2、表中重量为配用PSL型执行机构数据。
3、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
|
