电动三通调节阀 ZAZQ-16 ZAZX-16 电动三通调节阀
产品描述
ZAZQ、X电动三通调节阀，由 DDZ型直行程电动执行机构和直通单座阀 两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流 信号， 自动地控制调节阀开度，达到对管道内流体的压力、流量、 温度、液 位等工艺参数的连续调节。 三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例 调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节， 一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管 道及费用。
技术参数
阀体ZAZQ ZAZX电动三通调节阀
|
型式
|
直通铸造球型阀
|
|
公称通径
|
合流阀：25～300mm、分流阀：80～300mm
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
法兰标准
|
JB/T79.1-94、79.2-94等
|
|
材料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上阀盖
|
标准型-17～+230℃、散热型+230～+450℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
|
阀内组件ZAZQ ZAZX电动三通调节阀
| 阀芯型式 |
薄壁圆筒型阀芯 |
| 流量特性 |
抛物线特性和线性特性 |
| 材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、
钛和耐腐蚀合金等。 |
执行机构
| 型号 |
DKZ-310/310C |
DKZ-410/410C |
DKZ-510/510C |
DKZ-610/610C |
| 输出力推(N) |
4000 |
6400 |
16000 |
25000 |
| 行程L(mm) |
10 |
16 |
25 |
30 |
18 |
30 |
40 |
60 |
30 |
50 |
60 |
100 |
30 |
50 |
60 |
100 |
| 全程时间(S) |
8 |
12.5 |
20 |
24 |
15 |
24 |
30 |
48 |
16 |
30 |
40 |
60 |
16 |
30 |
40 |
60 |
| 主要技术参数 |
电源电压：220V/50Hz 输入电阻：Ⅲ250Ω、Ⅱ200Ω 输入通道：3 个 |
| 输入信号：4-20mA或0-10mA.DC 输出信号：4-20mA或0-10mA.DC 手操功能：手动 |
| 环境温度：-25～+70℃ 环境湿度：≤95% |
型式
电关式(B)；电开式(K)
附件
DFD-07、09、1000型电动操作器
性能
ZAZQ ZAZX电动三通调节阀
| 项 目 |
技术指标 |
| 基本误差% |
±5.0 |
| 回 差% |
≤3.0 |
| 死 区% |
≤3.0 |
| 始终点偏差% |
气开 |
始点 |
±2.5 |
| 终点 |
±5.0 |
| 气关 |
始点 |
±5.0 |
| 终点 |
±2.5 |
| 额定行程偏差% |
≤2.5 |
| 泄 露 量l/h |
0.1%×阀额定容量 |
| 可调范围R |
30:1 |
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径
DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
流量系数
Kv |
合流阀 |
8.5 |
13 |
21 |
34 |
3 |
85 |
135 |
210 |
340 |
535 |
800 |
1360 |
| 分流阀 |
— |
— |
— |
— |
— |
85 |
135 |
210 |
340 |
535 |
800 |
1360 |
额定行程
L(mm) |
16 |
25 |
40 |
60 |
100 |
配用执行
机构型号 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-410 |
DKZ-510 |
允许压差
(Mpa) |
6.4 |
5.0 |
2.8 |
1.8 |
1.74 |
1.2 |
0.72 |
0.48 |
0.31 |
0.19 |
— |
— |
注:对于波纹管密封调节阀,***允许压差为1.0Mpa，表中数值苦小于1.0Mpa则不变，苦大于1.0Mpa则取1.0Mpa.
外形尺寸
| 公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
| A |
460 |
460 |
460 |
460 |
530 |
530 |
530 |
630 |
630 |
630 |
| B |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
260 |
260 |
260 |
| H1 |
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
| H2 |
490 |
490 |
490 |
490 |
540 |
540 |
540 |
625 |
625 |
625 |
| H3 |
135 |
145 |
160 |
170 |
190 |
200 |
220 |
280 |
320 |
380 |
注：1、表中数据为PN16数据，其余结构外形尺寸参照ZMABQ、X型气动薄膜三通调节阀。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。

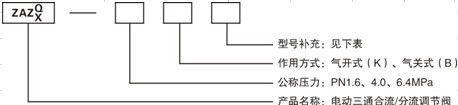

型号说明
|
