电动角形调节阀ZAZS-16 DN100电动单座调节阀
产品描述

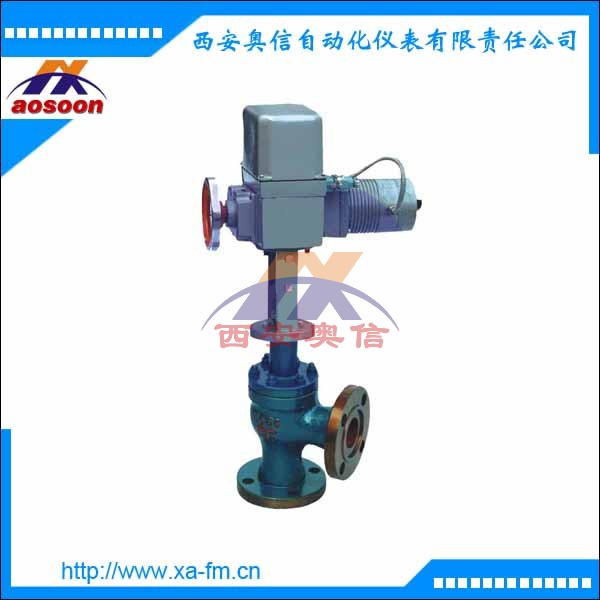

ZAZS 电动角型调节阀，由DDZ型直行程电动执行机构和角型阀两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
角形阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
订货须知
1.产品型号与名称
2.公称通径DN（mm）
3.公称压力
4.流量特性要求
5.阀体材质及阀内件材料
6.介质种类和温度范围
7.阀前后压力(压差)
8.密封形式
技术参数
|
公称通径DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀座直径DN（mm）
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数Kv
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
流量特性
|
直线；等百分比
|
|
公称压力PN（MPa）
|
6.4
|
|
连接型式
|
法兰连接：PN6.4按JB79-59标准
|
|
配用执行机构型号
|
ZAZ-25 / DKZ-310
|
DKZ-310
|
DKZ-410
|
DKZ-510
|
|
出轴推力（N）
|
250 / 4000
|
4000
|
6400
|
16000
|
|
行程L（mm）
|
|
16
|
25
|
40
|
60
|
|
全行程时间s）
|
20 / 8
|
12.5
|
20
|
32
|
37
|
|
作用方式
|
电开式（K）常用；电关式（B）
|
|
供电电源
|
220V；50-60Hz
|
|
输入信号
|
-10mA 4-20mA DC
|
|
固有可调比R
|
30：1
|
执行机构
|
有效推力（N）
|
400
|
1000
|
4000
|
6400
|
6400
|
|
工作行程mm
|
10
|
16
|
25
|
40
|
60
|
|
输入信号范围
|
Ⅱ型：0 10mA DC Ⅲ型:4～20mA DC
|
|
允许压差（MPa）
|
1.0～3.8
|
1.6
|
1.0
|
2.5
|
1.6
|
1.5
|
1.0
|
0.65
|
0.41
|
0.3
|
|
流量特性
|
直线，等百分比
|
|
上阀盖型式
|
普通型（常温型） 热片型（中温型）
|
|
介质温度℃
|
-20℃～+250（常温型）、-40～+450（中温型）
|
|
可调比
|
R＝30：1
|
|
法兰标准
|
JB79-59
|
|
输入阻抗
|
Ⅱ型：200 Ⅲ型：250
|
|
