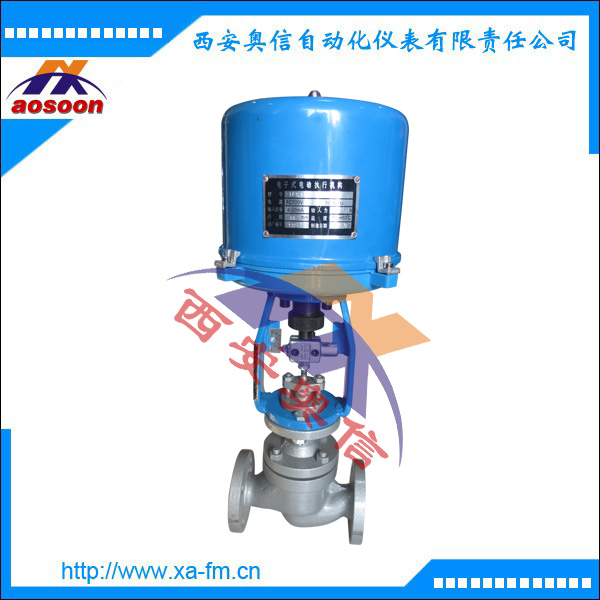

ZDLP-16电子式电动单座调节阀 ZDLP电动单座阀
产品描述
ZDLP 电子式电动单座调节阀，由3810L型(或PSL系列)直行程电子式电动执行机构和直通单座阀组成。内含饲服功能， 接受统一的4-20mA或1-5V·DC 的标准信号，将电流信号转 变成相对应的直线位移，自动地控制调节阀开度，达到对管道 内流体的压力、流量、温度、液位等工艺参数的连续调节。 适用于对泄露量要求严格、阀前后压差低及有一定粘度和 含少量纤维介质的场合。
技术参数
|
型式
|
直通单座铸造球型阀
|
|
公称通径
|
25、32、40、50、65、80、100、125、150、200mm
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
法兰标准
|
JB/T79.1-94、79.2-94等
|
|
材料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上阀盖
|
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
|
阀芯型式
|
单座柱塞型阀芯
|
|
流量特性
|
等百分比特性和线性特性
|
|
材 料
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。
|
|
技术参数
|
电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC
|
|
防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄
|
|
环境温度：-25～+70℃ 环境湿度：≤95%
|
允许压差
|
公称通径DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀座直径dN(mm)
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数Kv
|
8
|
13
|
22
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
额定行程L(mm)
|
16
|
25
|
40
|
60
|
|
配用执行机构型号
|
381LS/XA-20
|
381LS/XB-30
|
381LS/XB-50
|
381LS/XC-65
|
|
允许压差(Mpa)
|
3.0
|
2.0
|
1.8
|
1.05
|
1.16
|
0.67
|
0.47
|
0.39
|
0.26
|
0.16
|
选用原则
⒈电动调节阀选用主要控制参数为：公称直径、设计公称压力、介质允许温度范围、流量系数等。
⒉对于要求流量和开启高度成正比例关系的严格场合，应选用专用调节阀。球阀和蝶阀一般粗调时可以选用。
⒊阀门的密封性能是考核阀门质量优劣的主要指标之一。阀门的密封性能主要包括两个方面，即内漏和外漏。内漏是指阀座与关闭件之间对介质达到的密封程度。外漏是指阀杆填料部位的泄露，中口垫片部位的泄露以及阀体因铸造缺陷造成的泄露。外漏是不允许发生的。
⒋调节阀理想流量特性有快开、抛物线、线性、等百分比四种，需根据实际工作流量特性选择具有合适流量特性的调节阀。
⒌ZDLP电动调节阀公称直径的选取应根据所需阀门流通能力确定。调节阀公称直径不应过大或过小。过大，增加工程成本，并且阀门处于低百分比范围内，调节精度降低，使控制性能变差。过小，增加系统阻力，甚至会出现阀门***开启时，系统仍无法达到设定的容量要求。
|
