ZAZP-16 ZAZP-40 ZAZP-64电动单座调节阀 ZAZP-16 ZAZP-40 ZAZP-64电动调节阀
概述
ZAZP电动单座调节阀，由DDZ型直行程电动执行机构和直通单座阀两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
技术参数
阀体
|
型式
|
直通单座铸造球型阀
|
|
公称通径
|
25、32、40、50、65、80、100、125、150、200mm
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
法兰标准
|
JB/T79.1-94、79.2-94等
|
|
材料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上阀盖
|
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
阀内组件
| 阀芯型式 |
单座柱塞型阀芯 |
| 流量特性 |
等百分比特和和线性特性 |
| 材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、
钛和耐腐蚀合金等。 |
执行机构
| 型号 |
DKZ-310/310C |
DKZ-410/410C |
DKZ-510/510C |
DKZ-610/610C |
| 输出力推(N) |
4000 |
6400 |
16000 |
25000 |
| 行程L(mm) |
10 |
16 |
25 |
30 |
18 |
30 |
40 |
60 |
30 |
50 |
60 |
100 |
30 |
50 |
60 |
100 |
| 全程时间(S) |
8 |
12.5 |
20 |
24 |
15 |
24 |
30 |
48 |
16 |
30 |
40 |
60 |
16 |
30 |
40 |
60 |
| 主要技术参数 |
电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC |
| 防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄 |
| 环境温度：-25～+70℃ 环境湿度：≤95% |
阀作用型式
电关式(B)；电开式(K)
附件
DFD-07、09、1000型电动操作器
性能
| 项 目 |
技术指标 |
| 基本误差% |
±5.0 |
| 回 差% |
≤3.0 |
| 死 区% |
≤3.0 |
| 始终点偏差% |
气开 |
始点 |
±2.5 |
| 终点 |
±5.0 |
| 气关 |
始点 |
±5.0 |
| 终点 |
±2.5 |
| 额定行程偏差% |
≤2.5 |
| 泄 露 量l/h |
0.1%×阀额定容量 |
| 可调范围R |
30:1 |
额定流量系数Kv、额定行程、配用执行机构型号、允许压差 ZDLJP-16 ZDLJP-40 ZDLJP-64 精小型电子式电动单座调节阀
公称通径
DN(mm) |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
阀座直径
DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量系数
Kv |
直线 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
| 等百分比 |
10 |
16 |
25.0 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
额定行程
L(mm) |
16 |
25 |
40 |
60 |
配用执行
机构型号 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
允许压差
(Mpa) |
6.4 |
5.0 |
2.8 |
1.7 |
1.7 |
1.0 |
0.6 |
0.48 |
0.33 |
0.18 |
注:对于波纹管密封调节阀,***允许压差为1.0Mpa，表中数值苦小于1.0Mpa则不变，苦大于1.0Mpa则取1.0Mpa.
外形尺寸
| 公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
PN16/40 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
| PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
| A |
460 |
460 |
460 |
460 |
530 |
530 |
530 |
630 |
630 |
630 |
| B |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
260 |
260 |
260 |
| H1 |
PN16/40 |
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
| PN64 |
165 |
175 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
| H2 |
49 |
490 |
490 |
490 |
540 |
540 |
540 |
625 |
625 |
625 |
| H3 |
120 |
120 |
140 |
145 |
190 |
210 |
220 |
270 |
280 |
320 |
注：1、其余结构外形尺寸参照ZMABP气动薄膜单座调节阀。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。

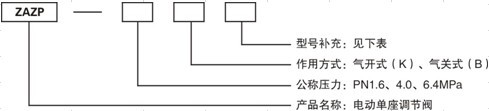

型号说明
| 类型 |
标准型 |
低温型 |
散热型 |
波纹管型 |
夹套保温型 |
调节切断型 |
衬氟型 |
| 代号 |
无 |
D |
G |
W |
J |
Q |
F |
|
