ZDLM-16 ZDLM-40 ZDLM-64电子式电动套筒调节阀 ZDLM-16 ZDLM-40 ZDLM-64
■概述
ZDLM电子式电动套筒调节阀,由3810L型(或PSL系列)直行程 电子式电动执行机构和精小型套筒阀组成。内含饲服功能,接受统 一的 4-20mA 或1-5V·DC的标准信号,将电流信号转变成相对应 的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、 流量、温度、液位等工艺参数的连续调节。
主要特点如下 1、 采用平衡型阀芯,不平衡力下,允许压差大,操作稳定。
2、 阀芯导向面大,可改善由涡流和冲击引起的振荡。
3、 比普通的单、双座调节阀噪声降低10dB左右。 4、 结构简单,装拆维修方便。
技术参数
阀体ZDLM-16 ZDLM-40 ZDLM-64电子式电动套筒调节阀
型式 |
直通铸造球型阀 |
公称通径 |
25、32、40、50、65、80、100、125、150、200、250、300mm |
公称压力 |
PN1.6、4.0、6.4MPa |
法兰标准 |
JB/T79.1-94、79.2-94等 |
材料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等 |
上阀盖 |
标准型-17~+230℃、散热型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃ |
压盖型式 |
螺栓压紧式 |
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内组件 ZDLM-16 ZDLM-40 ZDLM-64电子式电动套筒调节阀
阀芯型式
|
压力平衡式阀芯
|
流量特性
|
等百分比特性和线性特性
|
材 料
|
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。
|
执行机构 ZDLM-16 ZDLM-40 ZDLM-64电子式电动套筒调节阀
型号
|
381LSA-08
|
381LSA-20
|
381LSB-30
|
381LSB-50
|
381LSC-65
|
381LSC-99
|
381LSC-160
|
隔爆型号
|
381LXA-08
|
381LXA-20
|
381LXB-30
|
381LXB-50
|
381LXC-65
|
381LXC-99
|
381LXC-160
|
输出力推(N)
|
800
|
2000
|
3000
|
5000
|
6500
|
10000
|
16000
|
***大行程L(mm)
|
30
|
60
|
100
|
工作速度(mm/S)
|
4.2
|
2.1
|
3.5
|
1.7
|
2.8
|
2
|
1.0
|
主要技术参数
|
电源电压:220V/50Hz 输入信号:4-20mA或1-5V·DC 输出信号:4-20mA·DC
|
防护等级:相当IP55 隔爆标志:ExdⅡBT4 手操功能:手柄
|
环境温度:-25~+70℃ 环境湿度:≤95%
|
阀作用型式
气关式(B) — 失气时阀位开(FO);气开式(K) — 失气时阀位关(FC)
性 能 ZDLM-16 ZDLM-40 ZDLM-64电子式电动套筒调节阀
项目
|
技术指标
|
基本误差%
|
±2.5
|
回差%
|
≤2.5
|
死 区%
|
≤1.0
|
始终点偏差%
|
气开
|
|
±2.5
|
|
±2.5
|
气关
|
|
±2.5
|
|
±2.5
|
额定行程偏差%
|
≤2.5
|
泄 露 量l/h
|
0.01%×阀额定容量
|
可调范围R
|
30:1
|
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径
DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
阀座直径
dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量系数Kv |
直线 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
900 |
1440 |
额定行程
L(mm) |
16 |
25 |
40 |
60 |
100 |
配用执行
机构型号 |
381LS/XA-20 |
381LS/XB-30 |
|
|
381LS/XB-50 |
|
|
381LS/XC-65 |
381LS/XC-99 |
允许压差
(Mpa) |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
2.6 |
3.2 |
注:对于波纹管密封调节阀,***允许压差为1.0Mpa,表中数值苦小于1.0Mpa则不变,苦大于1.0Mpa则取1.0Mpa.
公称通径 |
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
PN16/40 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
PN64 |
210 |
251 |
251 |
286 |
311 |
337 |
394 |
457 |
508 |
650 |
D |
225 |
225 |
225 |
225 |
255 |
255 |
255 |
310 |
310 |
310 |
R |
177 |
177 |
177 |
177 |
177 |
177 |
177 |
226 |
226 |
226 |
H1 |
PN16/40 |
128 |
152 |
152 |
160 |
205 |
205 |
208 |
273 |
330 |
364 |
PN64 |
140 |
160 |
160 |
180 |
210 |
210 |
220 |
290 |
340 |
370 |
H3 |
PN16/40 |
144 |
172 |
172 |
180 |
232 |
232 |
235 |
300 |
357 |
391 |
PN64 |
156 |
180 |
180 |
200 |
237 |
237 |
247 |
317 |
367 |
397 |
H2 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
H4 |
459 |
459 |
459 |
459 |
520 |
520 |
520 |
570 |
570 |
570 |
重量(kg) |
PN16/40 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
PN64 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
注:1、其余结构外形尺寸参照ZMABP气动薄膜单座调节阀。
2、表中重量为配用PSL型执行机构数据。 ZDLM-16 ZDLM-40 ZDLM-64电子式电动套筒调节阀
3、阀体法兰及法兰端面距可按用户指定标准制造,如:ANSI,JIS,DIN等标准。

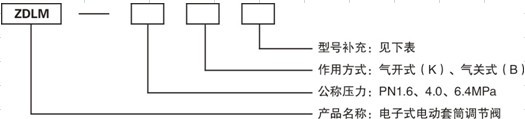

型号说明
类型 |
标准型 |
低温型 |
散热型 |
波纹管型 |
保温夹套型 |
调节切断型 |
衬氟型 |
代号 |
无 |
D |
G |
W |
B |
Q |
F |
|
