电动丝口球阀 丝口电动球阀 西安电动球阀
阀门特性
|
生产成三片式方便需要经常维修的设备插入。
端口：内螺纹 UNI/***7/1 Rp; 承插焊接和对接焊。
工作温度: -20℃ 至+160℃

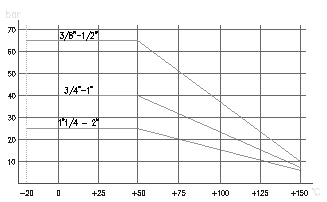

工作压力: 见图.
流体范围：空气、水、气体、石油和石化产品、腐蚀性介质。
阀门头规格***5211
|
 |
| 阀门材料 |
| 1) 轴 Shaft |
不锈钢 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
| 2) 防松螺母 Lock nut |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
| 3) 压紧环型螺母 Gland nut ring |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
| 4) 顶部密封环 至p tight ring |
聚四氯乙烯 P.T.F.E. |
|
|
| 5) O环 O-Ring |
氟橡胶 VITON |
|
|
| 6) 垫圈 Washer |
聚四氯乙烯 P.T.F.E. |
|
|
| 7) 密封圈 Seals |
聚四氯乙烯 P.T.F.E. |
|
|
| 8) 阀体 Body |
不锈钢 ANSI316 |
1.4408 |
|
| 9) 螺钉 Screws |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
| 10) 球体 Ball |
不锈钢 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
| 11) 端部 End |
不锈钢 ANSI316 |
1.4408 |
|

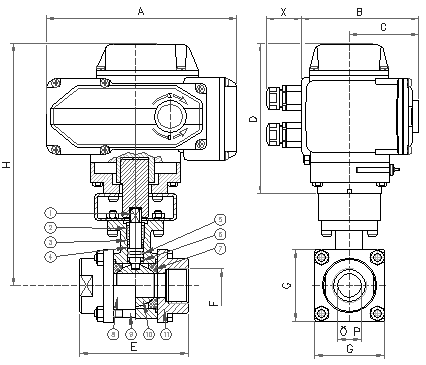

| 尺寸表 |
| 螺纹订货号 |
M42016F03 |
M42016F04 |
M42016F05 |
M42016F06 |
M42016F07 |
M42016L08 |
M42016L09 |
| 承插焊接订货号 |
M42016F83 |
M42016F84 |
M42016F85 |
M42016F86 |
M42016F87 |
M42016L88 |
M42016L89 |
| 对头焊接订货号 |
M42016F93 |
M42016F94 |
M42016F95 |
M42016F96 |
M42016F97 |
M42016L98 |
M42016L99 |
| DN |
mm. |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
| 内螺纹尺寸 |
GAS |
3/8" |
1/2" |
3/4" |
1" |
1"1/4 |
1"1/2 |
2" |
| 通径 |
mm. |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
| A |
mm. |
207,5 |
207,5 |
207,5 |
207,5 |
207,5 |
256,5 |
256,5 |
| B |
mm. |
122,5 |
122,5 |
122,5 |
122,5 |
122,5 |
156,5 |
156,5 |
| C |
mm. |
68 |
68 |
68 |
68 |
68 |
94 |
94 |
| D |
mm. |
163,5 |
163,5 |
163,5 |
163,5 |
163,5 |
185 |
185 |
| X |
mm. |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
| E |
mm. |
70 |
70 |
80 |
90 |
100 |
114 |
136 |
| G |
mm. |
40 |
40 |
45 |
60 |
70 |
80 |
90 |
| H |
mm. |
245 |
245 |
248,5 |
255 |
260 |
299 |
307 |
| T. of cycle 50/60 Hz |
s. |
15 /12,5 |
15 /12,5 |
15 /12,5 |
15 /12,5 |
15 /12,5 |
15 /12,5 |
15 /12,5 |
| 重量 |
Kg. |
5,9 |
5,9 |
6 |
6,6 |
7 |
12,9 |
14 |

|
