ZDLN-16 ZDLN-40 ZDLN-64 电子式电动双座调节阀 电动调节阀ZDLN 电动双座调节阀
■概述
ZDLN 电子式电动双座调节阀，由3810L型(或PSL系列)直行程 电子式电动执行机构和直通双座阀组成。内含饲服功能，接受统一 的 4-20mA 或1-5V·DC的标准信号，将电流信号转变成相对应的 直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流 量、温度、液位等工艺参数的连续调节。 座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力， 其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系 数比同口径的单座阀大，但该阀的泄漏较单座阀大。 适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。
技术参数
■阀体
|
型式
|
直通双座铸造球型阀
|
|
公称通径
|
25、32、40、50、65、80、100、125、150、200、250、300mm
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
法兰标准
|
JB/T79.1-94、79.2-94等
|
|
材料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上阀盖
|
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
■阀内组件
|
阀芯型式
|
双座柱塞型阀芯 |
|
流量特性
|
等百分比特性和线性特性 |
|
材 料
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 |
■执行机构
| 型号 |
381LSA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-99 |
381LSC-160 |
| 隔爆型号 |
381LXA-08 |
381LXA-20 |
381LXB-30 |
381LXB-50 |
381LXC-65 |
381LXC-99 |
381LXC-160 |
| 输出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
| ***大行程L(mm) |
30 |
60 |
100 |
| 工作速度(mm/S) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
| 主要技术参数 |
电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC |
| 防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄 |
| 环境温度：-25～+70℃ 环境湿度：≤95% |
■阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
■性 能
| 项目 |
技术指标 |
| 基本误差% |
±2.5 |
| 回差% |
≤2.5 |
| 死 区% |
≤1.0 |
| 始终点偏差% |
气开 |
始点 |
±2.5 |
| 终点 |
±2.5 |
| 气关 |
始点 |
±2.5 |
| 终点 |
±2.5 |
| 额定行程偏差% |
≤2.5 |
| 泄 露 量l/h |
0.01%×阀额定容量 |
| 可调范围R |
30:1 |
■额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径
DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
阀座直径
dN(mm) |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数Kv |
10 |
16 |
25 |
40 |
72 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
| 额定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
| 配用执行机构型号 |
381LS/XA-20 |
381LS/XB-30 |
381LS/XB-50 |
381LS/XC-65 |
381LS/XC-99 |
| 允许压差(Mpa) |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
4.0 |
3.4 |
注:对于波纹管密封调节阀,***允许压差为1.0Mpa，表中数值苦小于1.0Mpa则不变，苦大于1.0Mpa则取1.0Mpa.
■外形尺寸
■标准型
| 公称通径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
PN16/40 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
| PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
| D |
225 |
225 |
225 |
225 |
255 |
255 |
255 |
310 |
310 |
310 |
| R |
177 |
177 |
177 |
177 |
177 |
177 |
177 |
226 |
226 |
226 |
| H1 |
PN16/40 |
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
| PN64 |
165 |
185 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
| H3 |
PN16/40 |
171 |
195 |
200 |
220 |
262 |
277 |
287 |
357 |
377 |
447 |
| PN64 |
181 |
205 |
205 |
225 |
272 |
282 |
297 |
362 |
392 |
457 |
| H2 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
| H4 |
459 |
459 |
459 |
459 |
520 |
520 |
520 |
570 |
570 |
570 |
| H5 |
120 |
120 |
140 |
145 |
190 |
210 |
220 |
270 |
280 |
320 |
| 重量(kg) |
PN16/40 |
16 |
19 |
22 |
23 |
39 |
50 |
59 |
80 |
87 |
115 |
| PN64 |
21 |
24 |
31 |
33 |
49 |
75 |
92 |
129 |
137 |
170 |
注：1、其余结构外形尺寸参照ZMABP气动薄膜单座调节阀。
2、表中重量为配用PSL型执行机构数据。
3、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。

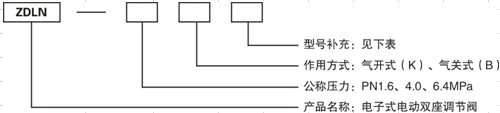

■型号说明
| 类型 |
标准型 |
低温型 |
散热型 |
波纹管型 |
保温夹套型 |
调节切断型 |
衬氟型 |
| 代号 |
无 |
D |
G |
W |
B |
Q |
F |
|
