电动三通球阀 西安电动球阀
阀门特性
法兰 UNI2223 PN16 DIN2501
由于三个端口密封完好，它使流体可以向各个方向流动。
工作温度: -20℃ 至+160℃
工作压力: 见图.
流体范围： 空气、水、气体、石油和石化产品、腐蚀性介质
表面处理: 抛光

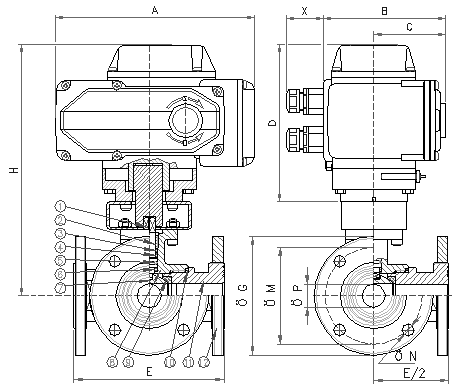

阀门头规格***5211 | | | 阀门材料 | | 1) 轴 Shaft | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 | | 2) 防松螺母 Lock nut | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 | | 3) 压紧环型螺母 Gland nut ring | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 | | 4) 顶部密封环 至p tight ring | 聚四氯乙烯 P.T.F.E. | | | | 5) O环 O-Ring | 氟橡胶 VITON | | | | 6) 垫圈 Washer | 聚四氯乙烯 P.T.F.E. | | | | 7) 密封圈 Seals | 聚四氯乙烯 P.T.F.E. | | | | 8) 阀体 Body | 不锈钢 ANSI316 | 1.4408 | | | 9) 球阀 Ball | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 | | 10) 顶部密封 End sealings | 聚四氯乙烯 P.T.F.E. | | | | 11) 端部 End | 不锈钢 ANSI316 | 1.4408 | | | 12) 法兰 Flange | 不锈钢 ANSI316 | 1.4408 | |
| 尺寸表 | | DN | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | | 内螺纹尺寸 | GAS | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 | | 通径 | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | | P. 阀门 | PN40 | PN40 | PN40 | PN40 | PN40 | PN40 | PN25 | PN25 | | A | mm. | 207,5 | 207,5 | 207,5 | 207,5 | 256,5 | 256,5 | 256,5 | 256,5 | | B | mm. | 122,5 | 122,5 | 122,5 | 122,5 | 156,5 | 156,5 | 156,5 | 156,5 | | C | mm. | 68 | 68 | 68 | 68 | 94 | 94 | 94 | 94 | | D | mm. | 163,5 | 163,5 | 163,5 | 163,5 | 185 | 185 | 185 | 185 | | X | mm. | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 | | E | mm. | 120 | 130 | 140 | 150 | 180 | 200 | 220 | 240 | | ΦG | mm. | 90 | 95 | 105 | 115 | 140 | 1450 | 165 | 185 | | ΦM | mm. | 60 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | | ΦN | mm. | 14/4 | 14/4 | 14/4 | 14/4 | 18/4 | 18/4 | 18/4 | 18/4 | | H | mm. | 249,5 | 252,5 | 260 | 264,5 | 304,5 | 312 | 275,5 | 284,5 | | T. of cycle 50/60 Hz | s. | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | | 重量 | Kg. | 8,1 | 8,6 | 10,1 | 11,5 | 20,5 | 23,7 | 28 | 32,6 | |
