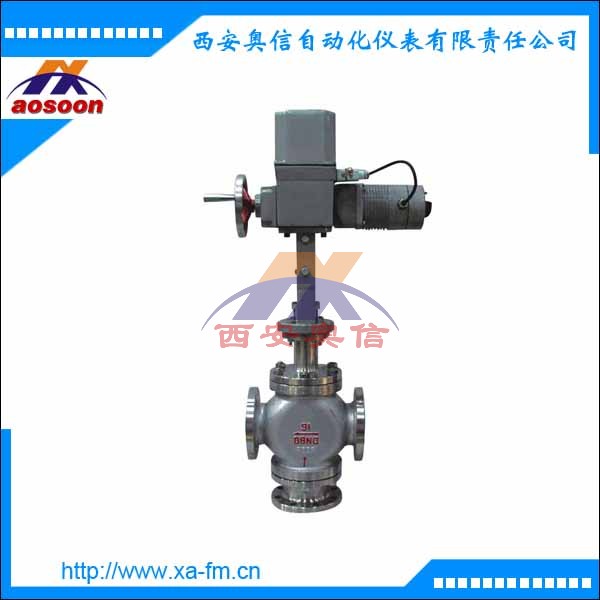

ZAZQ-16电动三通调节阀 ZAZX电动调节阀
产品描述
ZAZQ、X电动三通调节阀，由DKZ电动执行机构和三通合流或三通分流调节组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流 信号,自动地控制调节阀开度，达到对管道内流体的压力、流量、 温度、液 位等工艺参数的连续调节。 三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节， 一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管 道及费用。
常用型号
ZAZQ-16 DN25 ZAZQ-16 DN40 ZAZQ-16 DN50 ZAZQ-16 DN65
ZAZQ-16 DN80 ZAZQ-16 DN100 ZAZQ-16 DN125 ZAZQ-DN150
技术参数
|
型式
|
直通铸造球型阀
|
|
公称通径
|
合流阀：25～300mm、分流阀：80～300mm
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
法兰标准
|
JB/T79.1-94、79.2-94等
|
|
材料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上阀盖
|
标准型-17～+230℃、散热型+230～+450℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
|
|
阀芯型式
|
薄壁圆筒型阀芯
|
|
流量特性
|
抛物线特性和线性特性
|
|
材 料
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。
|
执行机构
|
型号
|
DKZ-310/310C
|
DKZ-410/410C
|
DKZ-510/510C
|
DKZ-610/610C
|
|
输出力推(N)
|
4000
|
6400
|
16000
|
25000
|
|
行程L(mm)
|
10
|
16
|
25
|
30
|
18
|
30
|
40
|
60
|
30
|
50
|
60
|
100
|
30
|
50
|
60
|
100
|
|
全程时间(S)
|
8
|
12.5
|
20
|
24
|
15
|
24
|
30
|
48
|
16
|
30
|
40
|
60
|
16
|
30
|
40
|
60
|
|
主要技术参数
|
电源电压：220V/50Hz 输入电阻：Ⅲ250Ω、Ⅱ200Ω 输入通道：3 个
|
|
输入信号：4-20mA或0-10mA.DC 输出信号：4-20mA或0-10mA.DC 手操功能：手动
|
|
环境温度：-25～+70℃ 环境湿度：≤95%
|

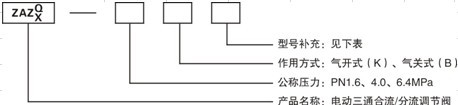

技术选型
|
