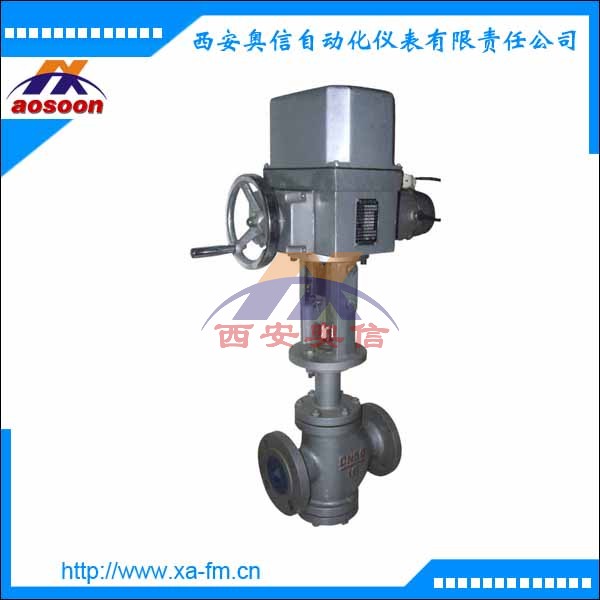

ZAZN-16电动直行程调节阀 ZAZN DN50电动调节阀
产品描述
ZAZN 电动双座调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大。 适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。ZAZN调节阀广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。ZAZ（P、N、M）型电动调节阀由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。
常用型号
ZAZN-16 DN25 ZAZN-16 DN50 ZAZN-16 DN65 ZAZN-16 DN80
ZAZN-16 DN100 ZAZN-16 DN125 ZAZN-16 DN150
产品特点
1、单座阀 单座阀阀内只有一个阀座，公称通径<25mm时阀芯为单导向结构，其余规格均为双导向结构。单座阀的泄漏量较小，但流体作用在阀芯上的不平衡力较大。
2、双座阀 双座阀阀内有二个阀座，阀芯为双球形，双导向结构。双座阀的泄漏量比单座阀大，但具有流量系数大且不平衡力小的优点。
3、角形阀 角形阀是直角式单导向结构，其流路简单阻力小，泄漏量小。适用于高粘度，含有悬浮和颗粒状介质流体的调节，可以避免结焦，粘结，堵塞等，也便于清洗。
4、套筒阀 套筒阀是在一个单座阀内插入一个圆筒形套筒，套筒上开有一定流量特性的窗孔，圆柱形的阀芯以套筒为导向沿套筒壁轴向滑动使套筒上的开孔面积发生变化，达到调节流量的目的。套筒阀具有比双座阀更大的流量系数。且允许压差大，稳定性好，因导向结构刚度大，工作时不易产生振动，更换不同的套筒就能获得不同的流通能力和流量特性，套筒阀螺纹连接件较少，因此装拆方便。由于套筒阀具有上述特点，所以在大部分使用场合可以替代单、双座调节阀。
技术参数
|
公称通径DN(mm)
|
|
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量
系数kv
|
双座
|
N
|
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
套筒
|
M
|
|
|
15
|
|
20
|
30
|
|
75
|
115
|
|
240
|
350
|
|
公称压力(Mpa)
|
1.6 4.0 6.0Mpa
|
|
行程(mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
|
电动执行器型号
|
DKZ-310/310C
|
DKZ-410/410C/510/510C
|
DKZ-510/510C
|
|
信号
|
Ⅱ型0-10mA DC Ⅲ型4-20mA DC
|
|
介质温度℃
|
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
|
|
流量特性
|
直线 百分比
|
|
可调范围
|
30:1
|
|
电源电压
|
220VAC 50～60Hz
|
|
作用方式
|
电开式（K） 电闭式（B）
|
|
阀
体
材
质
|
公
称
压
力
(Mpa)
|
0.6
|
|
低温： ZG1Cr18Ni9Ti
|
|
1.6
|
常温:HT200 ZG230-450
|
|
4.0
|
|
低温: ZG1Cr18Ni9Ti
|
|
常温:ZG230-450、ZG1Cr18Ni9Ti
|
|
中温:ZG230-450、ZG1Cr18Ni9Ti
|
|
6.4
|
低温:ZG1Cr18Ni9Ti
|
|
常温:ZG230-450、ZG1Cr18Ni9Ti
|
|
中温:ZG230-450、ZG1Cr18Ni9Ti
|
|
法兰尺寸
|
管连接
|
铸钢法兰按JB77-59，铸铁法兰按JB79-59
|
|
法兰型式
|
法兰密封型式按JB77-59，其中PN6.0法兰按准糟式
铸钢法兰按光滑式，铸铁法兰按凹式
|
|
阀芯材质
|
1Cr18Ni9Ti
|
|
上阀盖型式
|
普通式（常温型），热片式（中温型），长劲式（低温式）
|
订货须知：
产品型号、名称
公称通径DN
公称压力PN
额定流量系数和流量特性
闷体材料
成套内容（伺服放大器、操作器）
|
