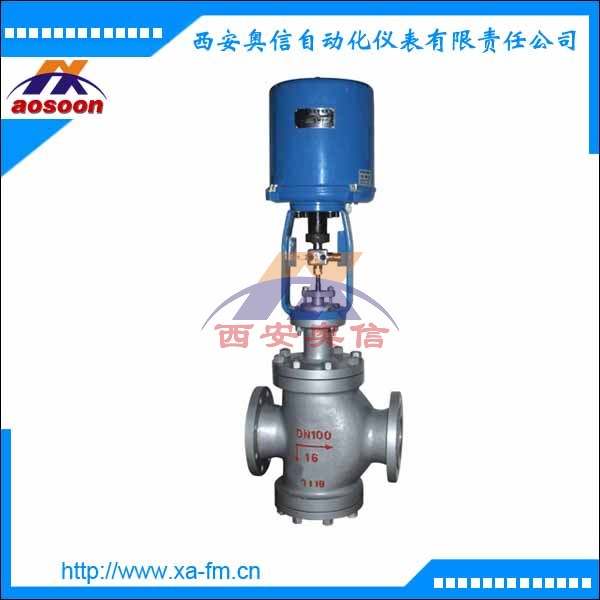

ZDLN-16 电动双座铸钢电磁阀 ZDLN智能型电动调节阀
产品描述
ZDLN 电子式电动双座调节阀，由3810L型(或PSL系列)直行程电子式电动执行机构和直通双座阀组成。内含饲服功能，接受统一 的 4-20mA 或1-5V·DC的标准信号，将电流信号转变成相对应的 直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流 量、温度、液位等工艺参数的连续调节。 座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力， 其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系 数比同口径的单座阀大，但该阀的泄漏较单座阀大。 适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。
常用型号
ZDLN-16 DN25 ZDLN-16 DN50 ZDLN-16 DN65 ZDLN-16 DN80 ZDLN-16 DN100
ZDLN-16 DN125 ZDLN-16 DN150
技术参数
|
型式
|
直通双座铸造球型阀
|
|
公称通径
|
25、32、40、50、65、80、100、125、150、200、250、300mm
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
法兰标准
|
JB/T79.1-94、79.2-94等
|
|
材料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上阀盖
|
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
执行机构
|
型号
|
381LSA-08
|
381LSA-20
|
381LSB-30
|
381LSB-50
|
381LSC-65
|
381LSC-99
|
381LSC-160
|
|
隔爆型号
|
381LXA-08
|
381LXA-20
|
381LXB-30
|
381LXB-50
|
381LXC-65
|
381LXC-99
|
381LXC-160
|
|
输出力推(N)
|
800
|
2000
|
3000
|
5000
|
6500
|
10000
|
16000
|
|
大行程L(mm)
|
30
|
60
|
100
|
|
工作速度(mm/S)
|
4.2
|
2.1
|
3.5
|
1.7
|
2.8
|
2.0
|
1.0
|
