ZDLM-16 电子式电动套筒调节阀 ZDLM-25电子式调节阀
产品描述

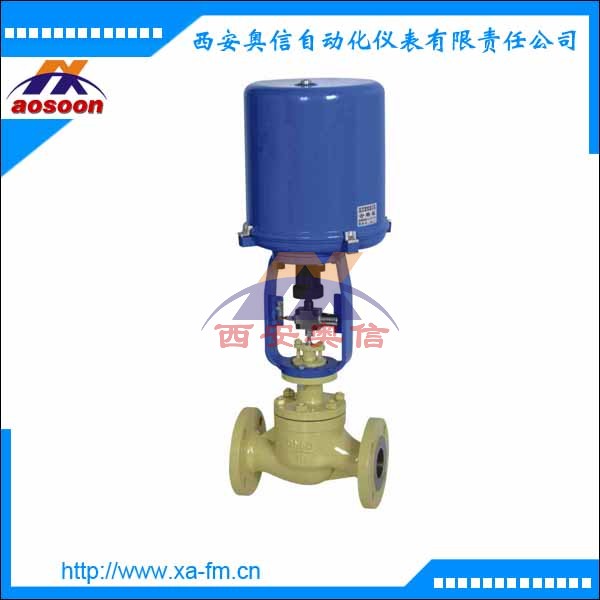

ZDLM电子式电动套筒调节阀由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。ZDLM电子式套筒阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
常用型号
ZDLM-16 DN25 ZDLM-16 DN40 ZDLM-16 DN50 ZDLM-16 DN65
ZDLM-16 DN80 ZDLM-16 DN100 ZDLM-16 DN125 ZDLM-16 DN150
主要特点
1、 采用平衡型阀芯,不平衡力下,允许压差大,操作稳定。
2、 阀芯导向面大,可改善由涡流和冲击引起的振荡。
3、 比普通的单、双座调节阀噪声降低10dB左右。
4、 结构简单,装拆维修方便。
技术参数
公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
阀座通径mm
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
额定流量系数kv
|
直线型
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
公称压力(Mpa)
|
0.6,1.6, 2.5, 4.0, 6.4
|
行程(mm)
|
16
|
25
|
40
|
60
|
100
|
流量特性
|
直线,等百分比,快开
|
工作温度℃
|
-40~230℃(常温型),散热片式230~450℃(中温型)
|
法兰尺寸
|
JB/T79.1-94、79.2-94等
|
阀体材质
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
阀芯材质
|
1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
|
阀体型式
|
直通套筒铸造球型阀
|
上阀盖型式
|
普通式(常温),热片式(中温)
|

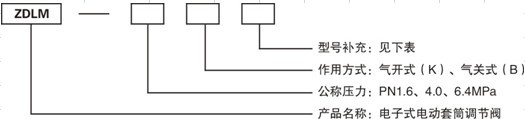

技术选型
类型
|
标准型
|
低温型
|
散热型
|
波纹管型
|
保温夹套型
|
调节切断型
|
衬氟型
|
代号
|
无
|
D
|
G
|
W
|
B
|
Q
|
F
|
|
