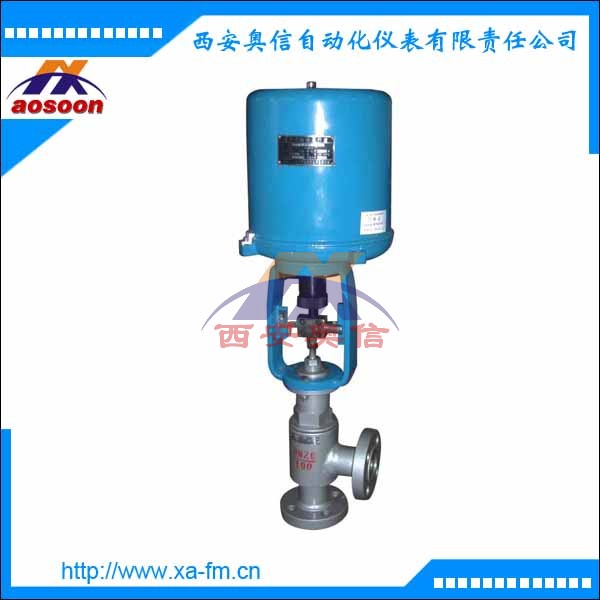

ZDLS-16碳钢电动角型高压阀 ZDLS-16 DN50电动角型调节阀
产品描述
ZDLS电子式电动角形高压调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。
电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号（4-20mADC或1-5VDC）及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞.
常用型号
ZDLS-16 DN32 ZDLS-16 DN40 ZDLS-16 DN50 ZDLS-16 DN65
ZDLS-16 DN80 ZDLS-16 DN100 ZDLS-16 DN125
ZDLS-16 DN150 ZDLS-16 DN200
技术参数
|
公称通径(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
阀座直径(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系数Kv
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
可调范围
|
30：1
|
|
公称压力
|
标准产品1.6、4.0、6.4MPa；
|
|
阀芯形式
|
单座柱塞型阀芯
|
|
流量特性
|
直线、等百分比
|
|
工作温度
|
普通型-40～230℃；散热片型230～450℃，
|
订货须知
1、 客户如对产品有特殊要求，须在合同中提供以下说明：
a．结构长度
b．连接形式
c．公称直径
d．产品使用介质及温度、压力范围
ZDLS-□□K(B)
Z：执行器大类，D：电子式 L：直行程 S：角形阀
-□□：压力级别：如16：1.6MPa K(B) 电开(关)式
|
