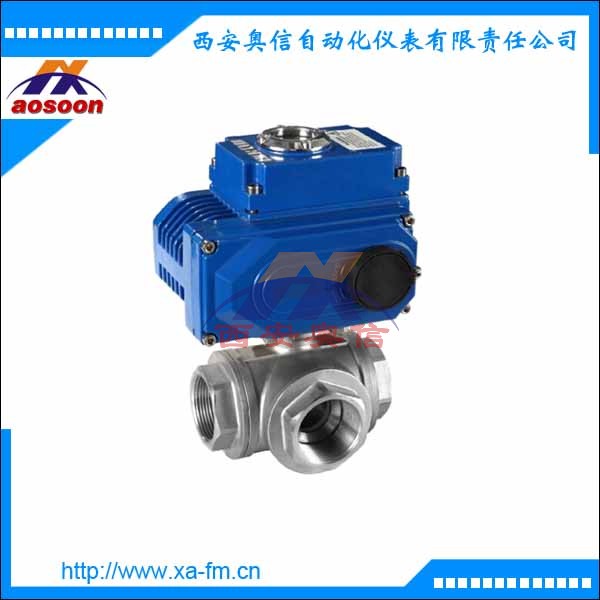

三通电动球阀 电动三通球阀 电动调节球阀
产品描述
电动三通球阀是由角行程系列智能式执行机构和三通球阀组成,是一种旋转类切断调节阀门,电动三通球阀具有关闭严密,结构紧凑,重量轻,维修方便等优点。电动三通调节球阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好。电动三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。
电动三通球阀可分为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。
零件材料
阀体、阀盖
|
WCB、CF8
|
球体
|
WCB+Hcr、CF8
|
阀杆
|
2Cr13、CF8
|
阀座
|
PTFE
|
填料
|
PTFE
|
技术参数
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
允许压差(MPa)
|
≤公称压力
|
动作范围
|
0~90°
|
阀体形式
|
二段分体式铸造阀体
|
阀盖形式
|
整体式
|
压盖型式
|
螺栓压紧式
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
连接方式
|
法兰式、螺纹式(适用于1/2"~2")
|
阀芯形式
|
三通球型阀芯
|
流量特性
|
近似快开特性
|
泄露量Q
|
软密封:零泄露;金属密封:按GB/T4213-92,小于额定KV0.01%
|
基本误差
|
±1%
|
回差
|
±1%
|
死区
|
≤1%
|
配置执行器型号
|
3810R、PSQ电动执行机构
|
控制方式
|
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
|
|
