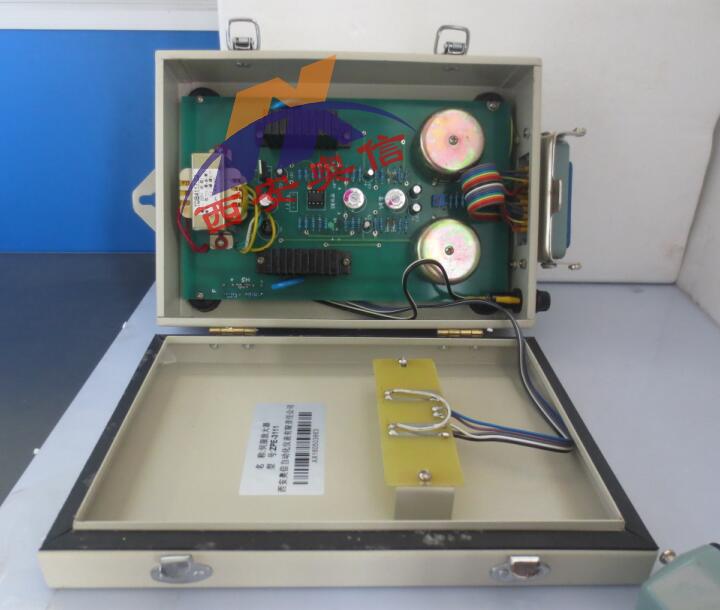

ZPE-3101 伺服放大器 ZPE-2101操作器
产品描述
ZPE 型伺服放大器是 DDZ-S 系列产品，与各种角行程，直行程，多转式单相电动执行机构配套，广泛应用于工业过程控制的自动调节系统
该放大器与传统DDZ--Ⅱ、Ⅲ型伺服放大器相比，具有如下优点：
1.采用新技术、新元件，使产品的可靠性增强，寿命延长。
2.选用过零触发固态继电器这样的无触点电子功率开关，既减少电网的***，又增加了电机的有用功率，以免使电机无动发热。
3.设有执行机构正、反行和电源保险丝熔断的信号灯指示，这既便于伺放的调试和校验，又可在投系统后观察其运行情况。
4.磁放大器、电抗器等性能的提高，减小了放大器正、反行死区值，从而使执行机构在自动控制系统中的跟踪性能改善。
5.该放大器用一块印制板代替传统伺放三块印制板，技术***、结构合理、装配、调试、维修、使用极其方便。
6.该伺放分为普通型和保护型两种，保护型在面板设有保护指示灯和对外报警触点，以供用户作故障报警选用。
技术参数
• 输入信号： 0-10mA DC 或 4-20mA DC
• 输入电阻： 220 Ω或 250 Ω
• 输入通道： 3 个
• ***大输出电流： 5A ； 10A ； 20A
• 死区可调范围： 1%-3%
• 电源电压： AC 220V ± 10% ； 50Hz
• 使用环境：温度： 0 -50 ℃ 湿度：≤ 85% 重量： 1.6 ㎏
型号规格
|
名称
|
型号
|
输入信号
|
输入电阻
|
重量(Kg)
|
备注
|
|
伺服放大器
(墙挂式)
|
ZPE-2101
ZPE-2111
ZPE-3101
ZPE-3111
ZPE-2202
ZPE-3201
ZPE-3211
|
0 -- 10 mA
4 -- 20 mA
|
200Ω
250Ω
|
1.6
|
普通Ⅱ型5A
保护Ⅱ型5A
普通Ⅲ型5A
保护Ⅲ型5A
普通Ⅱ型10A
保护Ⅱ型10A
普通Ⅲ型10A
保护Ⅲ型10A
|
|
伺服放大器
(架装式)
|
ZPE-2102
ZPE-3102
ZPE-3112
ZPE-2202
ZPE-3202
ZPE-3212
|
0 -- 10 mA
4 -- 20 mA
|
200Ω
250Ω
|
1.6
|
普通Ⅱ型5A
普通Ⅲ型5A
保护Ⅲ型5A
普通Ⅱ型10A
普通Ⅲ型10A
保护Ⅲ型10A
|
|
伺服放大器
|
DFC-Ⅰ
DFC-Ⅱ
DFC-Ⅲ
|
0 -- 1 KΩ
0 -- 10 mA
4 -- 20 mA
|
100Ω
200Ω
250Ω
|
2.3
|
|
|
