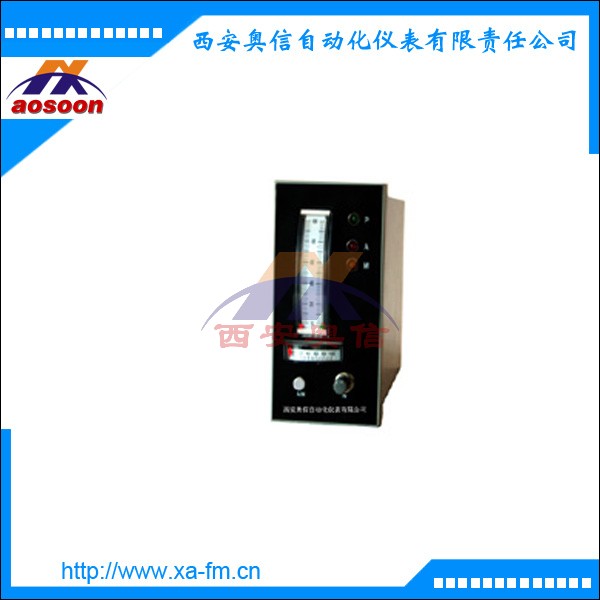

电动伺服操作器 DFQ-2100操作器 SFQ-2100

产品描述
DFQ-2100系列模拟操作器在系统中有三种功用：直接远方手操控制；根据参数指示值进行手动操作控制；在串级系统中，利用手一自动切换功能对付调节器实现手动给定再切换到自动实现串级调节，输出4~20mADC。也可作恒流源用。
技术参数
输入信号：1~5VDC
输出信号：4~20mA
负载电阻：250~750Ω
基本误差：±0.5%
给定信号：1~5VDC
（由面板电位器给定实现）
输入给定指示：0~*** 误差±1%
输入阀位指示：0~*** 误差2.5%
工作条件：环境温度: 0~50℃ 相对温度:10~85%
电 源：24VDC±5%
功 耗：2W
重 量：4Kg
结构形式
盘装
外型尺寸（mm） ：80×160×450（宽×高×深）
开孔尺寸（mm）：76+1×152+1

工作原理
操作器由整流电路，手动、自动、上限、下限指示灯和手动、自动、手动增、手动减按钮开关，双光柱电流表，逻辑电路板所组成。
1、 电动伺服操作器DFQ-2100自动状态
   按下自动按钮开关对应自动指示灯亮，此刻逻辑电路的继电器1J， 2J，3J被激励，操作器的端子9和端子10之间断开，对应执行器处于自动状态。操作器的工作状态信号由操作器端子11、端子12、端子13输出自动状态时端子11与端子12之间闭合。端子12与端子13之间断开，自动时操作器上光柱表指示输入的自动信号电流（4~20mA）指示为0~***。下光柱表指示为位置反馈电流。在自动时按操作器的“手动增”与“手动减”按钮开关，操作器无输出。在自动状态切换到手动状态时，执行器保持在切换前自动状态位置，实现自动 手动无扰动切换。 5.1自动控制状态（自动跟随状态）

2、电动伺服操作器DFQ-2100 手动状态

按下手动按钮开关，对应手动指示灯亮，此刻逻辑电路板中的继电器1J，2J，3J失去激励恢复常态操作器的端子9与端子10之间闭合，对应执行器处于手动状态。操作器的工作状态信号由操作器端子11、端子12、端子13输出，端子11与端子12之间断开，端子12与端子13之间闭合，此刻操作器端子4与端子5之间有跟踪电压输出，位置反馈电流4~20mA对应跟踪电压1~5VDC，跟踪电压与手自动状态开关同时输出给计算机或调节器，使计算机或调节器在操作器手动时与执行器的位置反馈电流保持一致，在手动状态切换到自动状态时，执行器保持在切换前手动状态位置，实现手动 自动无扰动切换。手动状态时，按操作器的“手动增”和“手动减”开关，对应操作器的端子15或端子16有输出，控制执行器的正行或反行，实现对执行器的手动控制。
