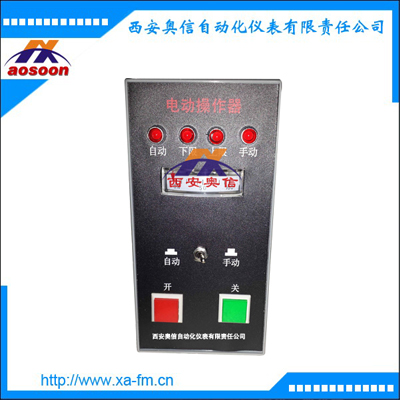

电动操作器 DFD-0700阀门操作器 DFD操作器
产品特点
1.在自动调节和手动控制工作状态，与PID 调节器配合使用，可实现调节系统由“自动、手动”或由“手动、自动”工作状态的无扰动切换。即：工作状况由“手动”切换到“自动”调节系统的执行机构在原有手动操作的位置上进行调节，工作状况由“自动”切换到“手动”时，手动操作时执行机构在自动调节时原有的位置上进行操作。
2、自动调节系统的“中途限位”，即在“自动调节”时执行机构的行程受到限制（上限和下限）。在“手动操作”时，执行机构在全行程内操作。仅DFD-07 型有此功能。
3、SDF-1002 型系列操作器本身具有手动控制和自动调节工作状态的显示，并由单针或双针电流表指示出执行机构位置反馈的输出电流（可对应阀位开度）和调节单元的输出电流。
4、该系统操作器分为：SFD-1002 型（ 原DF-05 型），SFD-1002/1 型（ 原DFD-09 型）和SFD-1002/2型（原DFD-07 型）
型号规格
|
规格型号 |
输入电流(mA) |
外形尺寸 |
备注 |
|
DFD-07 |
0--10 |
295×80×160 |
带限位 |
|
DFD-0700 |
4--20 |
|
DFD-09 |
0--10 |
|
|
DFD-0900 |
4--20 |
|
DFD-05 |
0--10 |
80×80×250 |
技术参数
电源电压：AC 220V 50Hz
开关触头额定容量：主回路500V、15A
信号回路110V、2A
跟踪电压：0--10V DC 、1--5V DC
上下限位：Ⅱ：上限5--10mA 任意可调 下限0--5mA 任意可调
Ⅲ：上限12--20mA 任意可调 下限4--12mA 任意可调
工作条件：a.环境温度：0 -- +50℃ b.相对湿度：≤85%
|
