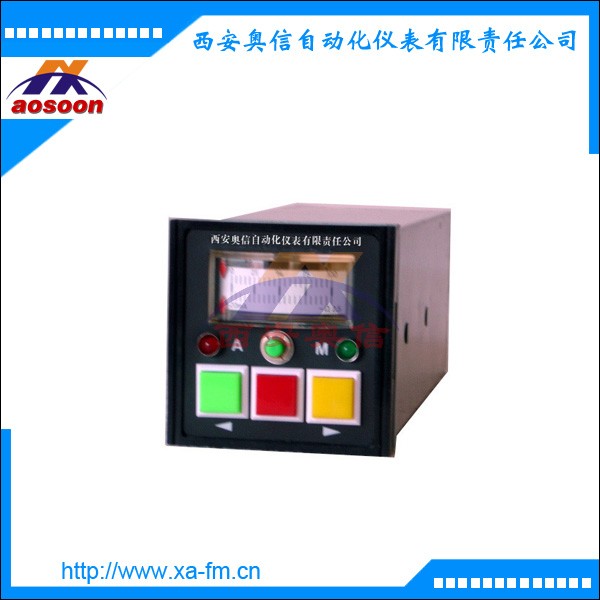

DFQ-6100模拟操作器 DFQ-6100A电动操作器
技术参数
1、输入阻抗：1～5V输入时 Ri〉400kΩ
2、阀位输入：4-20mADCRi=250Ω
3、开关量输入：无电压开关接点，容量50V/0.1A
4、跟踪电压输出：1～5VDC
5、状态输出：无电压开关接点容量24V 0.5A “1”→“自动”，“0”→“手动”
6、指示精度：台式安装指针指示精度：±2.5%
7、操作速度：快速约为6秒/全行程，慢速约为100秒/全行程。程控增减约为100秒/全行程。
8、供电电源：24VDC -5%+10%
9、功耗：≤3W
10、环境温度：温度5～45℃，外磁场≤5奥斯特；无腐蚀性气体;相对湿度≤85%
11、工作振动：频率≤25Hz 振幅≤0.1
12、重量： 约1.5kg
13、结构形式：台式安装，允许与水平面成0～90°角安装。
常用型号
DFQ-6100A DFQ-6100GJ DFQ-6600GJ DFQ-6100ZS DFQ-6101ZS DFQ-6101
产品介绍
DFQ-6100系列操作器 用于DDZ-Ⅲ型模拟仪表调节系统。可输出4-20mA电流信号，并备有双针指示表头及状态指示灯，可同时指示阀位、操作输出或调节输出及四种状态。当与执行机构和调节器连接时，可构成一个显示操作系统，并可在系统中完成“自动”与“手动”状态的显示与操作“手动”“自动”双向无平衡无扰动跟踪与切换。以及由外部控制开关信号对本操作器实施“自动”“手动”的自动切换及增减负载登机能。操作器主要用于配合气动执行机构。由于在电路中采用了高保持功能的两速软手操作输出，操作可靠方便。因此本仪表也可用作为电流源、给定、遥控等单元仪表使用。
|
