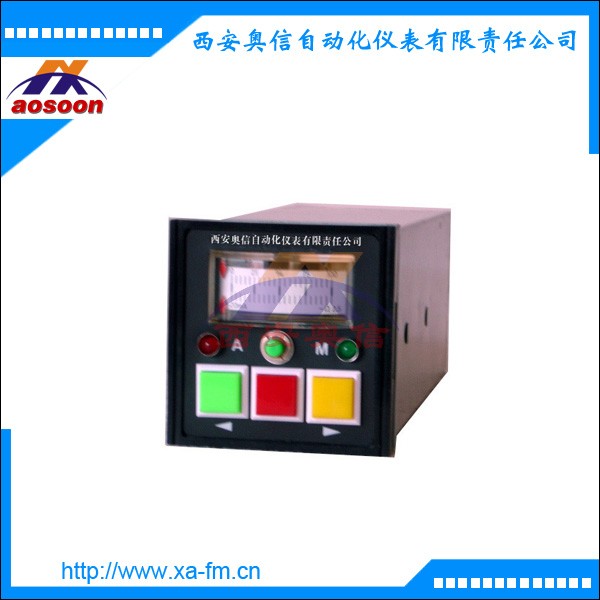

模拟手操器DFQ-6100ZS DFQ-6100S模拟操作器

常用型号
DFQ-6100A DFQ-6100GJ DFQ-6600GJ DFQ-6100ZS DFQ-6101ZS DFQ-6101
产品介绍
   DFQ-6100系列操作器 用于DDZ-Ⅲ型模拟仪表调节系统。可输出4-20mA电流信号，并备有双针指示表头及状态指示灯，可同时指示阀位、操作输出或调节输出及四种状态。当与执行机构和调节器连接时，可构成一个显示操作系统，并可在系统中完成“自动”与“手动”状态的显示与操作“手动”“自动”双向无平衡无扰动跟踪与切换。以及由外部控制开关信号对本操作器实施“自动”“手动”的自动切换及增减负载登机能。操作器主要用于配合气动执行机构。由于在电路中采用了高保持功能的两速软手操作输出，操作可靠方便。因此本仪表也可用作为电流源、给定、遥控等单元仪表使用。
技术参数
1、输入阻抗：1～5V输入时 Ri〉400kΩ
2、阀位输入：4-20mADCRi=250Ω
3、开关量输入：无电压开关接点，容量50V/0.1A
4、跟踪电压输出：1～5VDC
5、状态输出：无电压开关接点容量24V 0.5A “1”→“自动”，“0”→“手动”
6、指示精度：台式安装指针指示精度：±2.5%
7、操作速度：快速约为6秒/全行程，慢速约为100秒/全行程。程控增减约为100秒/全行程。
8、供电电源：24VDC -5%+10%
9、功耗：≤3W
10、环境温度：温度5～45℃，外磁场≤5奥斯特；无腐蚀性气体;相对湿度≤85%
11、工作振动：频率≤25Hz 振幅≤0.1
12、重量： 约1.5kg
13、结构形式：台式安装，允许与水平面成0～90°角安装。
产品特点

1.输入信号自由选择。可实现过程量、控制量、阀位反馈三重显示
2.手操器的阀位反馈输入方式可以是电位器的阻值、0~5V、1~510mA、4~20mA等
3.手操器有四个开关量输入端,可以实现不同控制要求的远程手动功能。EM1开关量可作为远程手自动控制或一般故障的手动功能:EM2开关量可作为紧急危险故障的手动功能EM2开关量有效时,手操器可以控制调节阀运行至手操器预先设定位置,使系统运行更为安全可靠
4.开机自动或开机手动方式选择。开机手动输出值可预置
5.可分别设置控制输出的上、下限限幅,具有动作灵敏度设
6.可以有五个开关量输出,其中二个用于调节阀与控制量的正负偏差报警输出。一个用于给上位机的手自动状态指示输出(以便实现手动状态时的阀位跟踪及手自动无扰动切换)另二个可用于各种方式的位式控制或仪表的故障输岀(阀位反馈输入端断线等)。
7.具有两路模拟量输岀选择。一路为阀位给定输岀:另一路为阀位反馈(即阀位的实际开度)的变送输出或输入信号的变送输出
8.阀位反馈输入量可以标定零点和满度。阀位反馈故障可闪烁报警指示、并可继电器输岀
9.可以实现手动状态时的阀位跟踪及手自动无扰动切换
10.具有专职监控输入部分故障的识别系统,并可保持故障前的状态阀位反馈、跟踪输出及线性输入可实现0~***
