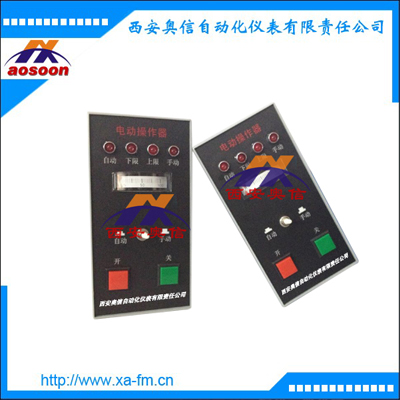

SFD-2002 伺服操作器 SFD-2002A电动操作器
产品描述
SFD-2002型电动伺服操作器集操作,伺服放大为一体,不但具有联锁操作功能还具有各类伺服放大器的功能,可与单回路可编程序调节器工业过程控制计算机,DDZ-S(Ⅱ,III)型调节器及各种电动执行机构配套,完成自动或手动无扰动调节任务。
技术参数
1、阀位跟踪精度:0.5%F.S
2、死 区:1%~5%F.S连续可调
3、外控触点:触点闭合电流小于20mA,触点闭合操作器被强制切换到手动工作状态。
4、手/自动输出触点。
触点闭合表示操作器处于手动状态。
触点断开表示操作器处于自动状态。
5、主回路额定输出容量:220V 3A
6、阀位限幅
上限限幅:50-***F.S连续可调,限幅时上限指示灯亮。
下限限幅:0-50%%F.S连续可调,限幅时下限指示灯亮。
7、工作方式显示:
自动时:绿灯亮
手动时:红灯亮
8、电源:220V±10% 电源频率:50Hz
9、功耗:小于3W
10、工作环境:
环境温度:0-50℃
环境湿度:≤85%(RH
型号规格
型 号
|
输入控制信号
|
阀位反馈信号
|
阀位跟踪信号
|
外形尺寸
|
SFD-1100A
|
0-10mA
|
0-10mA
|
0-5V
|
80*80*300
|
SFD-1100B
|
0-10mA
|
0-10mA
|
0-5V
|
80*160*150
|
SFD-2100A
|
4-20mA
|
4-20mA
|
1-5V
|
80*80*300
|
SFD-2100B
|
4-20mA
|
4-20mA
|
1-5V
|
80*160*150
|
SFD-4001A
|
0-10mA
|
0-10mA
|
0-5V
|
80*80*300
|
SFD-4001B
|
0-10mA
|
0-10mA
|
0-5V
|
80*160*150
|
SFD-4002A
|
4-20mA
|
4-20mA
|
1-5V
|
80*80*300
|
SFD-4002B
|
4-20mA
|
4-20mA
|
1-5V
|
80*160*150
|
|
